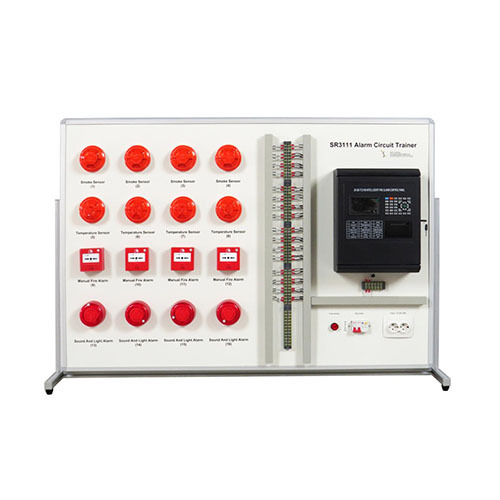

SR3111 Учебное оборудование для обучения работе с сигнализацией, автоматизации зданий, электромонтажу, учебным материалам, оборудованию для профессионального обучения.1. Введение в продукт
1.1 Описание продукта
Данная система позволяет имитировать работу системы пожарной сигнализации, что дает студентам предварительное и интуитивное представление о системе пожарной сигнализации, позволяет ознакомиться с ее составом, подключением и принципами работы, а также развивать соответствующие знания и навыки. Она подходит для обучения и оценки навыков в высших профессиональных колледжах, средних профессиональных училищах и технических училищах.
1.2 Особенности продукта
(1) Учебная платформа имеет каркасную конструкцию из алюминиевого профиля, она гибкая, проста в использовании и не подвержена повреждениям.
(2) Экспериментальные схемы и устройства полностью сконфигурированы и могут использоваться в комбинации для завершения обучения по различным темам.
(3) Учебная платформа имеет надежную систему обеспечения безопасности.
2. Технические характеристики
2.1 Технические параметры
Вместимость панели управления:
До двух управляющих контуров панели управления, каждый контур имеет 255 адресных точек.
Температура: 0 ℃ ~ +40 ℃
Относительная влажность: ≤95%, без конденсации
Питание: AV 220 В (3 А), диапазон напряжения +10%~-15%
Резервное питание: DC 24 В (10 А), резервный аккумулятор: герметичный свинцово-кислотный аккумулятор 12 В/12 Ач
2.2 Габариты и вес
Габариты: 1500*410*1570 мм
Вес: <100 кг
3. Названия компонентов и описание функций изделия
3.1 Основной корпус изделия
№ Наименование
1 Основной блок пожарной сигнализации
2 Индикатор питания
3 Автоматический выключатель
4 Розетка
5 Клеммная колодка
6 Дымовой извещатель (1~4)
7 Тепловой извещатель (5~8)
8 Ручной извещатель (9~12)
9 Звуковой и световой извещатель (13~16)
3.3 Аксессуары изделия
№ Наименование
1 Ключ ручного извещателя
2 Кнопочная батарея
4. Комплектация изделия
№ Наименование Количество
1 Основной блок пожарной сигнализации 1
2 Индикатор питания1
3 Автоматический выключатель 1
4 Розетка 1
5 Клеммная колодка 2
6 Детектор дыма (1~4) 4
7 Детектор тепла (5~8) 4
8 Ручной детектор (9~12) 4
9 Звуковой и световой детектор (13~16) 4
10 Ручной ключ детектора 5
11 Кнопочная батарейка 1
5. Список учебных экспериментов по использованию продукта
(1) Регистрация и программирование детектора
(2) Проверка детектора дыма
(3) Проверка детектора тепла
(4) Проверка ручного детектора
