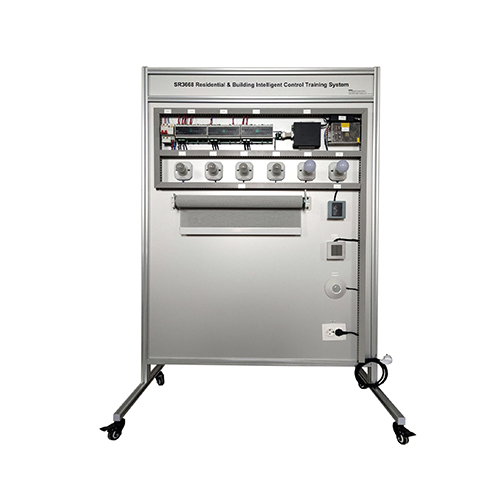

TB220505S64 Системы автоматизации для домов и зданий. Автоматизация зданий. Учебный стенд. Оборудование для профессионального обучения. Учебное оборудование.1. Обзор продукта
1.1 Обзор
Учебное устройство включает в себя обучение по KNX. Метод управления предназначен для обучения студентов соответствующим знаниям и навыкам и подходит для обучения и оценки навыков в высших профессиональных колледжах, высших профессиональных училищах, средних профессиональных училищах и технических школах.
1.2 Особенности
(1) Учебная платформа имеет алюминиевую рамную конструкцию, что обеспечивает простоту использования и устойчивость к повреждениям.
(2) Полностью укомплектована интеллектуальными компонентами, которые можно использовать в комбинации для завершения учебного контента различных курсов.
(3) Учебная платформа имеет надежную систему защиты.
2. Параметры производительности
(1) Габариты: 1250 мм × 65 мм × 1850 мм
(2) Мощность машины: <1,5 кВА
(3) Вес: <220 кг
(4) Условия работы: температура окружающей среды от -10 °C до +40 °C, относительная влажность <85% (25 °C)
3. Состав изделия
3.1 Рама
Панель управления питанием выполнена из алюминиевого профиля, а закрытая коробчатая конструкция интегрирована с нижней монтажной рамой.
4. Характеристики:
• Компоненты: 1 привод жалюзи, 1 регулятор нагрева, 1 регулятор интенсивности света
• Питание: Вход 110-230 В переменного тока, выход 24 В постоянного тока
• Протокол связи: KNX
• Применение: Автоматизация освещения и кондиционирования воздуха с использованием технологии полевой шины Дополнительные возможности:
• Поддержка протокола KNX для автоматизации жилых помещений, включая топологию и структуру сети
• Изучение интерфейса ассоциации KNX
• Программное обеспечение для программирования
• Программирование реальных сценариев автоматизации жилых помещений
• Передача сигналов с помощью кнопок, инфракрасного сигнала
• Датчик движения, датчик присутствия,
• Датчик температуры и освещенности
• Включение/выключение и регулировка яркости ламп и работы жалюзи
• Конфигурация управления планшетом для контроля без использования проектного провода. Она должна включать следующие компоненты:
• 1 блок питания 640 мА • 1 преобразователь Dali • 1 диммируемый реактор • 3 лампы • 1 кнопка протокола KNX • 1 кнопка протокола KNX с ИК-приемником • 1 бинарный вход протокола KNX • 1 датчик движения протокола KNX • 1 датчик присутствия с регулировкой освещения и ИК-приемником протокола KNX; 01 внешний датчик температуры и освещенности, протокол KNX
• 1 выключатель с ручным управлением и определением тока, протокол KNX
• 1 универсальный диммер, протокол KNX
• 1 регулятор жалюзи
• 1 компонент для диммирования 0-10 В, протокол KNX
• 1 коммуникационный компонент
• 1 планшетный модуль для беспроводного управления
• 1 интерфейсный модуль для KNX
• 1 двухпозиционный переключатель
• 1 инфракрасный пульт дистанционного управления с 11 каналами. В комплект должны входить:
• Руководство пользователя
• Инструкция по эксплуатации
• Соединительные кабели
• Программное обеспечение и кабель для программирования KNX
Технические характеристики:
• Приблизительные размеры: 2000 x 1410 x 840 мм (Ш x В x Г)
• Рабочая станция, изготовленная из анодированных алюминиевых профилей, углеродистой стали и ДСП средней плотности
• Защита от короткого замыкания • Защита от перегрузок и электрических разрядов
• Поперечные планки для крепления компонентов
• Компоненты со степенью защиты IP20, высокопрочным ламинатом и нестираемой маркировкой с задней защелкой
• Крепление компонентов без использования инструментов
• Электрическое соединение компонентов с помощью 4-мм защитных клемм.
