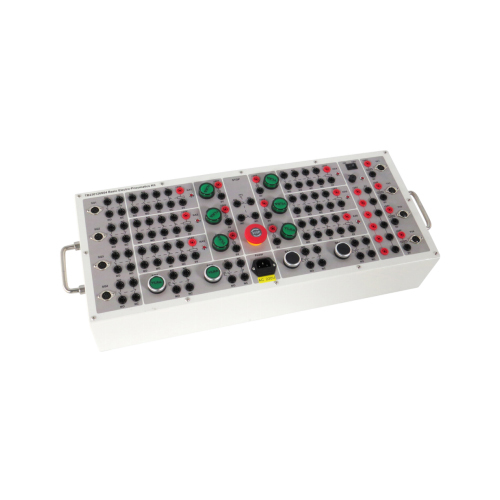

TB230126S04 Базовый электропневматический комплект. Электропневматическое учебное оборудование. Дидактическое оборудование. Учебное оборудование.
I. Обзор продукта
1.1 Описание продукта
Оборудование состоит из промежуточного реле, индикаторной лампы 24 В, аварийного выключателя, выходного напряжения 24 В, электромагнитной катушки, катушки выключателя хода, кнопки самоблокировки и самосброса и т. д.
Подходит для экспериментов с другим оборудованием и может помочь экспериментаторам понять работу электрооборудования.
1.2 Характеристики продукта
1. Высокая надежность и долговечность.
2. Предотвращение перегрузки.
3. Различные конфигурации для адаптации к различным требованиям цепи.
4. Высокая изоляция для обеспечения безопасности цепи.
5. Быстрое реагирование для уменьшения задержки управления.
6. Простота эксплуатации и быстрое реагирование.
7. Стабильная конструкция, подходящая для частого использования.
8. Низкое энергопотребление, подходит для длительной эксплуатации.
9. Высокоточный подсчет, подходящий для точного управления. II. Параметры производительности
2.1 Технические параметры
Входная мощность: однофазная, трёхпроводная, 220 В переменного тока, 50 Гц
2.2 Размеры и вес
Размеры: 800 мм × 280 мм × 190 мм
Вес: <50 кг
III. Названия компонентов изделия и описание функций
3.1 Основная часть изделия
№ Наименование
1 Клемма выключателя хода
2 Промежуточное реле
3 Нагрузка индикаторной лампы 24 В
4 Выключатель аварийной остановки
5 Выходное напряжение питания 24 В
6 Кнопка самосброса
7 Кнопка самоблокировки
8 Катушка электромагнитного клапана
3.2 Аксессуары изделия
№ Наименование
1 Группа электроклапанов
2 Магнитный выключатель
3 Роликовый микровыключатель
4 Бесконтактный датчик
5 Цифровой датчик давления
6 Трехжильная вилка британского стандарта
7 Трахея
8 Ножницы для трахеи
9 Штекер для трахеи
10 Прямое соединение
11 Пневматический Т-образный соединитель
12 Электрический кабель 4 мм (красный)
13 Электрический кабель 4 мм (черный)
14 Предохранительная трубка
15 Разъем DIN (3P)
16 Разъем DIN (4P)
IV. Список комплектации изделия
№ Наименование Количество
1 Клемма выключателя хода 4
2 Промежуточное реле 3
3 Кнопка самосброса 2
4 Кнопка самоблокировки 2
5 Нагрузка индикаторной лампы 24 В 3
6 Выключатель аварийной остановки 1
7 Выходное напряжение питания 24 В 6
8 Катушка электромагнитного клапана 4
9 Группа электроклапанов 1
10 Магнитный выключатель 2
11 Роликовый микровыключатель 2
12 Бесконтактный датчик 1
13 Цифровой датчик давления 1
14 Трехжильный британский штекер 2
15 Трахея 1
16 Трахеальные ножницы 50 м
17 Штекер трахеи 1
18 Прямой соединитель 10
19 Пневматический Т-образный соединитель 5
20 Электрический кабель 4 мм (красный) 20
21 Электрический кабель 4 мм (черный) 20
22 Предохранитель 5
23 Разъем DIN (3P) 4
24 Разъем DIN (4P) 4
V. Список экспериментов
Эксперимент 1. Проверка промежуточного реле
