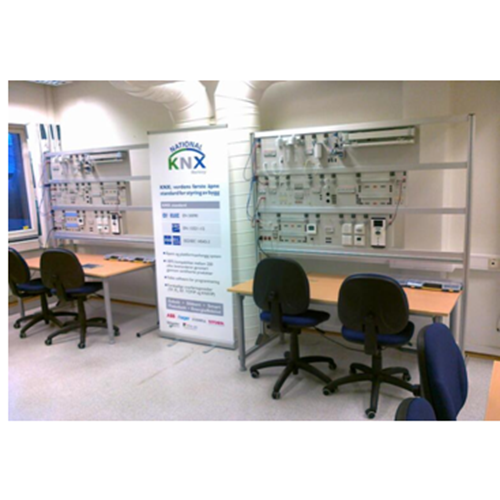

SR4106 Тренажер по автоматизации зданий. Дидактическое оборудование для обучения по автоматизации зданий. Оборудование для профессионального обучения.1. Обзор продукта
1.1. Обзор
Данное экспериментальное устройство для систем автоматизации зданий подробно описано, позволяет программировать проектирование и монтаж, отлаживать систему. В ходе эксперимента можно освоить принцип работы системы автоматизации зданий и режим управления, получить соответствующие знания и навыки, а также подготовить студентов к экзаменам по профессиональному обучению и навыкам, связанным с высшими профессиональными колледжами, средними профессиональными училищами и профессиональными училищами.
1.2. Характеристики
(1) Учебная платформа имеет рамную конструкцию из алюминиевого профиля, а нижняя часть оснащена универсальным колесом, которое легко перемещается, просто в использовании и не подвержено повреждениям.
(2) Полная конфигурация с модулем ввода USB/KNX: для программирования и установки через ПК и визуальное программное обеспечение. Позволяет пользователям реализовывать собственные программы или коды моделирования.
(3) Благодаря программному обеспечению для управления и визуального представления студенты могут редактировать данные и управлять экспериментами.
(4) Учебная платформа имеет надежную систему безопасности. 2 параметра производительности
(1) регулируемые прожекторы, лампы 230 В 40 Вт
(2) дифференциальный выключатель 30 мА (25 А)
(3) автоматический выключатель 10 А
(4) входное питание: двухфазная трёхпроводная система 220 В плюс/минус 10%, 50 Гц
(5) размеры: 1400 мм x 700 мм x 1800 мм
(6) полная мощность машины: < 1 кВА
(7) вес: < 150 кг
(8) рабочие условия: температура -10 ℃ ~ +40 ℃, относительная влажность < 85% (25 ℃)
3. Состав продукта
3.1. Экран управления питанием
Конструкция панели из алюминиевого профиля, встроенные силовые компоненты, приборы и модули нагрузки выполнены в виде монтажной коробки из алюминиевого сплава, что обеспечивает удобство подключения.
3.2. Учебный стол
Стол для практических занятий изготовлен из алюминиевого профиля, нижняя часть оснащена тормозом Wanxiang, обеспечивает гибкость перемещения и позиционирования, столешница изготовлена из противопожарной панели Mesa, общая конструкция прочная, красивая и удобная.
3.3. Этот стол позволяет изучать:
- Введение в программное обеспечение для визуализации.
- Управление освещением и проемами.
- Управление энергопотреблением.
- Конфигурацию для участников.
- Программирование и ввод в эксплуатацию установки.
- Технология и архитектура установки KNX. Рама включает три типа актуаторов KNX:
*Модуль с 2 цифровыми выходами для управления двумя коммутационными цепями освещения,
*Модуль с 2 коммутационными и регулируемыми выходами для управления двумя коммутационными и регулируемыми цепями освещения.
*Модуль с 2 выходами для управления рольставнями/жалюзи для управления двумя рольставнями/жалюзи.
Рама включает три типа входов KNX:
*Модуль с 2 универсальными цифровыми входами KNX для подключения двух обычных кнопок.
*2 модуля с 4 универсальными цифровыми входами KNX для подключения четырех обычных кнопок.
*Датчик освещенности и датчик присутствия KNX для управления несколькими цепями освещения с учетом присутствия и освещенности.
Подключение к внешней среде:
*Разъем расширения шины KNX для подключения сенсорного дисплея для контроля установки.
*2 разъема для подключения двух моторизованных исполнительных механизмов открывания; Таким образом, возможно подключение рольставней и жалюзи.
*USB/KNX входной модуль: для программирования и ввода в эксплуатацию установки через ПК с программным обеспечением для визуализации.
Рабочий элемент: Освещение:
*4 регулируемых прожектора с лампами 230 В 40 Вт.
Рабочий элемент: Моторизованное открывание:
*Имитация 2 светодиодами 230 В на каждое открывание, указывающими направление движения (вверх и вниз).
Управляющий элемент:
*3 двойные кнопки.
*2 кнопки для управления рольставнями/жалюзи, интерфейс KNX,
*Датчик освещенности и присутствия KNX,
В комплект рамы также входят:
*Дифференциальный выключатель 30 мА (25 А);
* 3 автоматических выключателя 10 А,
*Питание от 18 до 29 В постоянного тока, 160 мА, KNX
*Программное обеспечение для управления и визуализации (20 участников KNX)
*Цифровая поддержка
Включенные опции:
- Рама с недельными часами и калькулятором энергопотребления.
- Сенсорный экран для контроля установки.
- Эффекторы, жалюзи.
- IP-шлюз,
- Поставка Wi-Fi роутера для контроля с планшета.
4. Полный эксперимент
(1) эксперимент по моделированию управления освещением
(2) эксперимент по управлению модулем жалюзи
(3) эксперимент по управлению модулем рольставней
(4) использование входного модуля USB/KNX
(5) тест приложения программного обеспечения для управления и визуализации
(6) обучающий эксперимент по программированию
