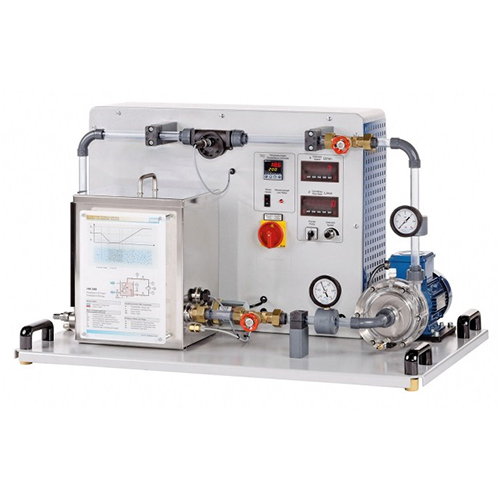

TB-220726-V-101 Система обучения по теме «Кавитация в насосах» – учебное оборудование для профессионального обучения, оборудование для лаборатории гидродинамики

Система должна охватывать следующие учебные цели:
Визуализация эффектов кавитации в прозрачном насосе
Исследование образования кавитации
Ознакомление с влиянием кавитации
Влияние скорости, входного давления, расхода и температуры на кавитацию
Минимальные требуемые технические характеристики (аналогичные или превосходящие):
Должна включать прозрачный корпус насоса и трубу на входе
Открытое рабочее колесо для наблюдения за лопастями во время работы
Регулируемая скорость насоса с помощью частотного преобразователя
Регулирование температуры должно осуществляться с помощью нагревателя, а внешнее охлаждение – с помощью водопровода
Ротаметр для измерения расхода
Должен включать манометры для отображения давления на входе и выходе насоса
Цифровой дисплей скорости, температуры воды на обратном потоке и расхода
Замкнутый водяной контур
Центробежный насос с приводным двигателем мощностью 0,35 кВт, скоростью вращения: от 520 до Максимальная скорость потока: 60 ​​л/мин при 3250 об/мин, максимальный напор: 14 м
Объем бака: 20 л
Мощность нагревателя: 2 кВт
Диапазон измерения входного давления: от -1 до 0 бар
Диапазон измерения выходного давления: от 0 до 1,5 бар
Диапазон измерения температуры: от 0 до 100 °C
Диапазон измерения расхода: от 10 до 133 л/мин
