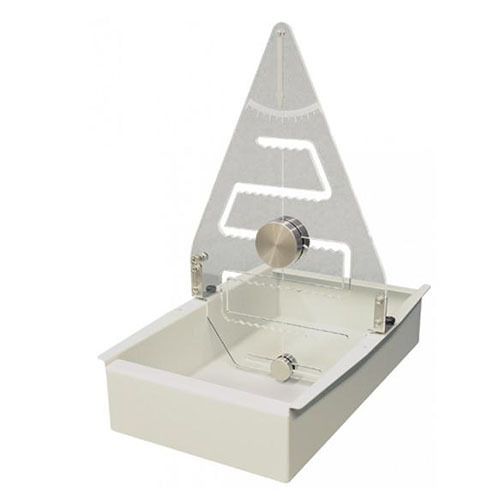

H2 Дидактическое оборудование для изучения устойчивости плавающего тела. Учебное оборудование по гидротехнике. Учебное оборудование. Дидактическое оборудование.1. Описание
Учебное устройство для изучения устойчивости плавучего тела с целью определения устойчивости понтона, центр тяжести, метацентрическая высота и метацентр которого могут регулироваться на разные высоты.
Поставляется с полным инструктажем и практическим руководством.
Учебные материалы
Данное учебное устройство позволяет проводить следующие практические занятия:
- Изучение влияния высоты центра тяжести
- Изучение влияния горизонтального положения центра тяжести
- Сравнение экспериментальных измерений с теорией
- Расчет угла затопления в зависимости от положения центра тяжести
- Исследование поведения частично затонувшего судна.
Поставляется с полным инструктажем и практическим руководством.
Технические условия тендера
ИЗУЧЕНИЕ СТАБИЛЬНОСТИ ПЛАВАЮЩЕГО ТЕЛА
Стенд должен позволять проводить следующие учебные операции:
- Изучение влияния высоты центра тяжести
- Изучение влияния горизонтального положения центра тяжести
- Сравнение экспериментальных измерений с теорией
- Расчет угла затопления в зависимости от положения центра тяжести
- Исследование поведения частично затонувшего судна.
2. Требуемые технические характеристики:
- Устройство будет изучать устойчивость тела, подобного плавающему судну, на свободной поверхности жидкости.
- Оно позволит изучать устойчивость понтона в зависимости от высоты и горизонтального положения его центра тяжести.
- 1 формованный пластиковый резервуар для воды 610 x 406 x 127 мм
- 1 тонкостенный металлический понтон прямоугольного сечения, утяжеленный и оснащенный мачтой
- Полезная высота мачты: 266 мм
- Вес понтона в движении: 200 г
- Вес регулируемой мачты: 500 г
- Угол наклона: 8° в каждую сторону от вертикали
- Градуировка с шагом 1/2 градуса
- 1 провод, подключенный к мачте
- Размеры: 356 x 203 x 76 мм
- Руководство пользователя и практическое руководство
