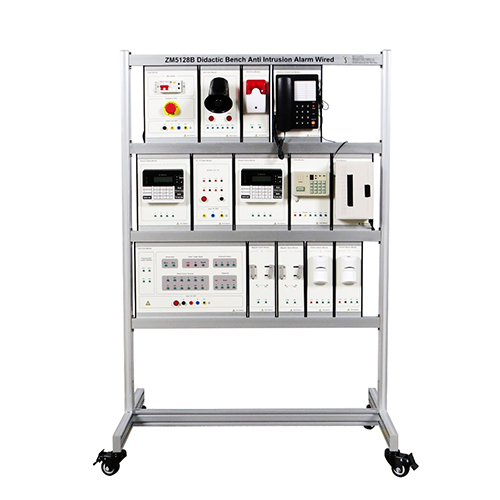

ZM5128B Дидактическая скамья, противовзломная сигнализация, проводное школьное учебное оборудование, автоматизация зданий, проводной тренажер для обучения.I. Обзор продукта
1.1 Обзор
Данное учебное устройство представляет собой учебное устройство для работы с противоугонной системой, используемое на заводах и в домах. Оно позволяет студентам понять и освоить принцип работы и структуру противоугонной сигнализации, развить соответствующие знания и навыки, а также подходит для обучения и оценки квалификации студентов соответствующих специальностей в высших профессиональных колледжах, технических колледжах, средних профессиональных училищах и технических школах.
1.2 Особенности
(1) Учебная платформа выполнена в виде подвесной коробки из алюминиевого профиля, а сама платформа изготовлена из алюминиевого сплава. Нижняя часть учебной платформы оснащена универсальными колесами, обеспечивающими гибкое перемещение.
(2) Датчики представлены в разнообразном наборе и могут использоваться в различных комбинациях.
(3) Общая конструкция выполнена в открытом и разборном виде, что позволяет легко заменять модули. Содержание модулей определяется в соответствии с принципом сочетания функциональных возможностей и функций обучения, что позволяет удобно выбирать необходимые модули во время обучения или соревнований.
(4) Устройство для обучения и оценки является низковольтным компонентом и безопасно в использовании.
(5) Учебная платформа имеет хорошую систему защиты.
II. Параметры производительности
2.1 Технические параметры
Параметры электропитания: однофазное трехпроводное 220 В ± 10% 50 Гц
Полная мощность машины: <1,0 кВА
Условия рабочей среды: температура окружающей среды -10℃～+40℃, относительная влажность <85% (25℃)
2.2 Габариты и вес
Размеры: 1000 мм × 600 мм × 1500 мм
Вес: <60 кг
III. Список компонентов и подробное описание
3.1 Основные части
Номер Наименование
1 Рама из алюминиевого сплава
2 Модуль питания
3 Модуль будильника
4 Модуль дисплея клавиатуры
5 Модуль питания постоянного тока 12 В
6 Главный модуль сигнализации
7 Телефон
8Небольшой модуль сирены
9 Телефонный выключатель
10 Модуль автоматического набора номера
11 Модуль магнитного датчика двери
12 Проводной инфракрасный детекторный модуль
13 Универсальное колесико
3.2 Принадлежности
Номер Наименование
1 Электрический кабель 2 мм, красный
2 Электрический кабель 2 мм, желтый
3 Электрический кабель 2 мм, черный
4 Электрический кабель 2 мм, зеленый
5 Электрический кабель 4 мм, желтый
6 Электрический кабель 4 мм, двухцветный
7 Электрический кабель 4 мм, синий
8 Разъем RJ11 на 2 мм
9 Предохранитель
IV. Список комплектации изделия
Номер Наименование Количество
1 Модуль питания 1
2 Модуль питания постоянного тока 12 В 1
3 Главный модуль сигнализации 1
4 Модуль дисплея клавиатуры 2
5 Модуль динамика сигнализации 1
6 Проводной инфракрасный детектор 2
7 Модуль малой сирены 1
8 Модуль магнитного датчика двери 2
9 Модуль автоматического набора 1
10 Телефон 1
11 Телефонная кнопка 1
12Электрический кабель 2 мм, красный 10
13 Электрический кабель 2 мм, желтый (включая тестовый кабель 0,5 м) 20
14 Электрический кабель 2 мм, черный 10
15 Электрический кабель 2 мм, зеленый 2
16 Электрический кабель 4 мм, желтый 2
17 Электрический кабель 4 мм, двухцветный 2
18 Электрический кабель 4 мм, синий 2
19 RJ11 к линии 2 мм 1
20 Предохранитель 5
V. Список экспериментов
Эксперимент 1. Эксперимент по характеристикам проводного инфракрасного датчика-переключателя
Эксперимент 2. Эксперимент по характеристикам магнитного датчика-переключателя двери
Эксперимент 3 Эксперимент по настройке функций главного блока сигнализации
Эксперимент 4. Эксперимент по доступу к различным датчикам
Эксперимент 5. Комплексный эксперимент по системе
