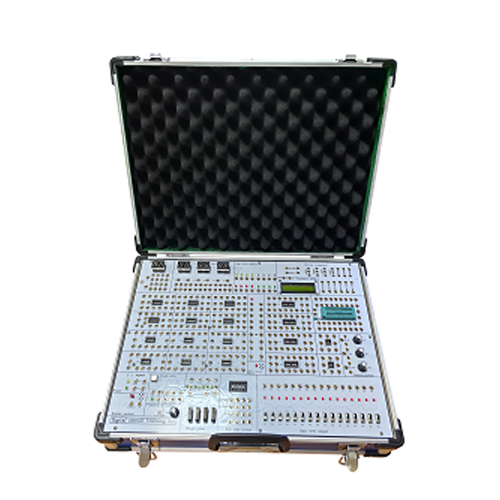

TB230621S43 Комплект для обучения цифровым схемам. Оборудование для профессионального образования. Школьный учебный стенд. Оборудование для электротехнического обучения.Экспериментальный блок состоит из корпуса из алюминиево-деревянного сплава, высокопроизводительного стабилизированного источника питания, общего источника сигнала и экспериментальной зоны. Зона экспериментальной зоны работает в полностью открытом режиме, а экспериментальная зона может быть гибко настроена в соответствии с потребностями обучения и экспериментирования студентов разного уровня подготовки.
1. Основная структура
1. Рабочее питание экспериментальной схемы: группа 5 В/2 А, группа ±12 В/0,7 А, один предохранитель на каждую цепь. Каждая цепь имеет защиту от короткого замыкания и защиту от обратной полярности. Источник питания +5 В имеет защиту от перенапряжения, защиту от пониженного напряжения, защиту от перенапряжения, сигнализацию короткого замыкания и функцию автоматического отключения для обеспечения безопасности компонентов экспериментальной схемы и персонала.
2. Общие источники сигнала
1) Схема генерации последовательных импульсов, которая обеспечивает последовательные импульсные сигналы. Имеется две группы схем генерации положительных и отрицательных одиночных импульсов и две группы схем генерации положительных и одиночных импульсов. 2) Схема плавной регулировки тактового сигнала 10 Гц–10 кГц.
3) Фиксированный импульс 1 Гц–1 МГц разделяется на 16 выходов: 1 Гц, 10 Гц, 100 Гц, 1 кГц, 10 кГц, 100 кГц, 50 кГц, 1000 кГц, 500 кГц, 1 МГц.
4) 16-канальная схема отображения цифрового входа с функцией защиты на входе.
5) 16-канальная схема вывода коммутируемого значения, на выходе имеется схема отображения, которая может непосредственно отображать состояние коммутируемого значения, а выход имеет функцию защиты.
6) 6-разрядный семисегментный светодиодный цифровой дисплей с общим катодом со встроенной схемой декодирования двоично-десятичного кода.
7) 2-битный независимый семисегментный светодиодный цифровой дисплей с общим катодом.
8) 4 комплекта выходных цепей переключателей с двоично-десятичным кодом и функцией защиты на выходе.
10) Схема управления аудиовыходом со зуммером.
3. Тестовый виджет
1) Один жидкокристаллический частотомер с диапазоном 0–50 МГц.
4. Зона экспериментальной схемы: независимая печатная плата, полностью изолированная от источника экспериментального сигнала, что предотвращает повреждение основного корпуса при неправильном подключении в зоне экспериментальной схемы. Конфигурация зоны экспериментальной схемы следующая:
2) Сконфигурируйте открытую экспериментальную область, включающую 6 круглых разъемов IC14, 6 круглых разъемов IC16, 4 круглых разъема IC20 и 1 разъем IC40 (совместимый с IC18-IC40 и т.д.).
2) Предусмотрите 1 динамик 8 Ом, зуммер и переключатель 1×2, 4 потенциометра (1 кОм, 50 кОм, 100 кОм, 680 кОм), а также несколько зон расширения резисторов и конденсаторов. 3) Также имеется несколько высоконадежных фиксирующих антивращательных стековых разъемов (внутренние соединения со встроенными блочными разъемами, посеребренные длинные медные трубки и фиксирующие устройства и т. д.) в качестве экспериментальных точек подключения и контрольных точек. При экспериментальной разводке, возьмите фиксирующие провода и подключите их друг к другу.
5. Основная плата изготовлена из печатной платы толщиной 2 мм. Графические обозначения компонентов, компонентов и соответствующих проводов напечатаны на лицевой стороне, а печатная схема – на обратной.
6. Базовые интегральные схемы для экспериментов: 22 штуки, такие как 74LS00, 74LS02, 74LS04 и т. д.
7. Подключение экспериментальных линий
Все сигнальные выводные разъемы оснащены самоблокирующимися позолоченными разъемами Φ2, которые никогда не окисляются и имеют красивый внешний вид. Существует два типа экспериментальных проводов: одножильный медный провод Φ0,5 (совместимый с макетной платой) и самоблокирующийся стековый провод Φ2.
2. Независимый модуль
1) Плата модуля дискретных компонентов: на плате установлены резисторы 10 Ом, 100 Ом, 200 Ом, 470 Ом, 510 Ом, 1 кОм, 1,2 кОм, 1,5 кОм,
4,7 кОм, 5,1 кОм, 10 кОм, 22 кОм, 47 кОм, 100 кОм, 150 кОм, 22 МОм; регулируемые резисторы 20 п., 30 п., 100 п. и 100 п., 240 п., 300 п., 680 п., 0,01 мкФ, 0,02 мкФ, 0,047 мкФ, 0,1 мкФ, 10 мкФ/16 В, 47 мкФ/16 В, 100 мкФ/16 В; диоды 2AK2, 2CK13, 2CK15, IN4007; Транзисторы 3DG6 и 3DK2; Кварцевый генератор 32768 Гц; Основные требования эксперимента.
3. Экспериментальный проект
Базовый эксперимент
1. Характеристики переключения транзистора, ограничитель и фиксатор
2. Тестирование логических функций и параметров интегральных логических элементов ТТЛ
3. Тестирование логических функций и параметров интегральных логических элементов КМОП
4. Подключение и управление интегральными логическими схемами
5. Разработка и тестирование комбинационных логических схем
6. Декодер и его применение
7. Селектор данных и его применение
8. Триггеры и их применение
9. Счётчик и его применение
10. Сдвиговый регистр и его применение
11. Распределитель импульсов и его применение
12. Использование схемы затвора для генерации импульсного сигнала - самовозбуждающийся мультивибратор
13. Моностабильный триггер и триггер Шмитта - схема задержки импульса и формирования сигнала
4. Конфигурация экспериментального блока
№ Наименование Пояснение Количество
1 Основной блок TB230621S43, включающий все основные компоненты, такие как шасси, рабочий источник питания, общие источники сигнала и область экспериментальной схемы. 1 комплект
2 Шнур питания 1,5 м (1 шт.)
3 Экспериментальный провод № 2 длиной 30–50 см (35 шт.)
4 Предохранитель 2 А (2 шт.)
5 Руководство по экспериментам (1 книга)
