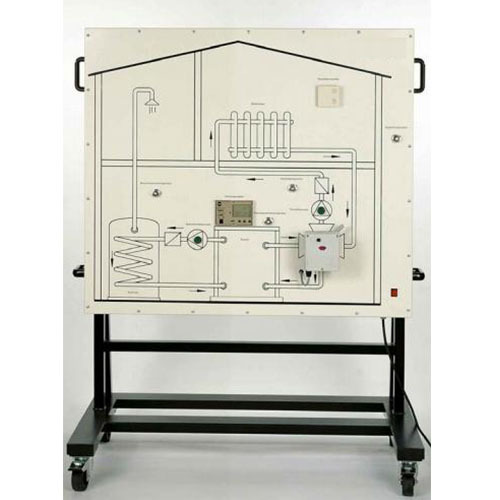

SR3023 Учебный стенд для изучения систем управления отоплением жилых помещений; оборудование для теплотехнической лаборатории; учебное и дидактическое оборудование.Учебные цели / Эксперименты
- Принцип работы современного контроллера системы отопления
- Настройка температуры
- Рабочие характеристики
Технические характеристики
[1] Учебный стенд для изучения цифрового управления системами отопления
[2] Реальные компоненты: сервопривод, комнатный термостат с датчиком температуры, контроллер системы отопления
[3] 4 поворотных потенциометра для задания уставки температуры
[4] Имитация работы насосов, бака для горячей воды, радиатора, трехходового смесительного клапана и клапана обратной линии; условные обозначения на панели
Технические характеристики
Сервопривод для трехходового смесительного клапана — ручной или автоматический режим работы
Регулируемые уставки температуры: наружный воздух, выход котла, подающая линия (контур отопления), система ГВС
Цифровой контроллер системы отопления — погодозависимое управление
Диапазон измерения температуры: -20...60 °C
Габариты (Д x Ш x В) и вес: 1270 x 690 x 1650 мм (панель); вес: ок. 40 кг (панель)
Подключение: 230 В, 50 Гц, 1 фаза
