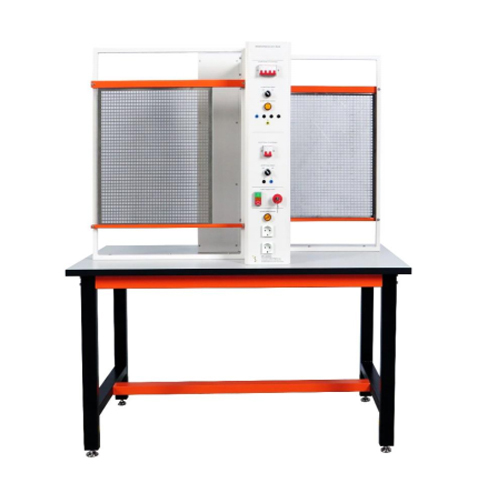

ZE3203 Стол электрика, школьное лабораторное оборудование, учебный стол для обучения электрику.I. Обзор продукта
1.1 Обзор
Этот учебный стенд электрика оснащен двумя вертикальными распределительными консолями. Аварийное отключение всех розеток с помощью ключа безопасности. 24 В переменного тока, изолированное от источника питания, для двух клемм безопасности. Самозащита на первичной обмотке трансформатора и автоматический выключатель на вторичной обмотке. Общее включение/выключение. Световой индикатор указывает на включенное положение. Двойная кнопка запуска и остановки. Распределение питания 230 В: 2 розетки + 2P + E / 1 индикатор полной защиты, защищенный термомагнитным автоматическим выключателем (опционально дифференциальный выключатель 30 мА), трехфазное питание.
1.2 Характеристики
1. Оборудование изготовлено из высокопрочного листового металла, что обеспечивает эстетичный и долговечный вид. Универсальные колеса в нижней части стола обеспечивают легкое перемещение;
2. Стол оснащен сетчатой пластиной, на которой можно удобно и быстро размещать различные экспериментальные устройства.
II. Эксплуатационные параметры
2.1 Технические параметры
Параметры электропитания: трёхфазная пятипроводная сеть переменного тока 380 В
Требования к рабочей среде: температура окружающей среды от -10°C до +40°C, относительная влажность <85% (25°C).
2.2 Размеры и вес
Размеры: 1400 мм × 800 мм × 1700 мм
Вес: <150 кг
III. Список компонентов и подробное описание
3.1. Основная часть
Номер Наименование
1. Сетчатая пластина
2. Автоматический выключатель переменного тока 380 В, 4 полюса
3. Ручка переключателя переменного тока 380 В
4. Индикатор питания переменного тока 380 В
5. Трехфазная выходная клеммная колодка
6. Автоматический выключатель 2 полюса
7. Двойной переключатель управления
8. Аварийный выключатель
9. Европейская вилка переменного тока 220 В
10. Экспериментальный стол
3.2. Принадлежности
Номер Наименование
1. Синий электрический кабель 4 мм
2. Двухцветный электрический кабель 4 мм
3. Черный электрический кабель 4 мм
4. Промышленный разъем (гнездо)
IV. Список комплектации продукта
№ Наименование Кол-во
1 Сетчатая пластина 2
2 Автоматический выключатель переменного тока 380 В, 4 полюса 1
3 Ручка переключателя 2
4 Индикатор питания 2
5 Трехфазная выходная клемма питания 5
6 Автоматический выключатель 2 полюса 1
7 Двойной переключатель управления 1
8 Аварийный выключатель 1
9 Вилка европейского стандарта переменного тока 220 В 2
10 Синий электрический кабель 4 мм 2
11 Двухцветный электрический кабель 4 мм 2
12 Черный электрический кабель 4 мм 8
13 Промышленный разъем 1
V. Список экспериментов (необходимы дополнительные компоненты)
В этом разделе перечислены дополнительные аксессуары для экспериментов, которые можно использовать с этим продуктом. В таблице электрика представлены только различные источники питания и т. д. Для экспериментов необходимы аксессуары, которые пользователи могут приобрести самостоятельно. Эксперимент 1. Одинарный выключатель управляет цепью лампы накаливания. Эксперимент 2. Двойной выключатель управляет цепью лампы накаливания. Эксперимент 3. Схема управления двухпозиционным выключателем лампы накаливания. Эксперимент 4. Диммирующий выключатель управляет цепью лампы накаливания. Эксперимент 5. Последовательно-параллельное включение лампы накаливания. Эксперимент 6. Схема компенсации реактивной мощности люминесцентной лампы. Эксперимент 7. Схема натриевой лампы. Эксперимент 8. Подключение амперметра и вольтметра к цепи лампы накаливания. Эксперимент 9. Подключение частотомера к цепи лампы накаливания. Эксперимент 10. Подключение измерителя коэффициента мощности к цепи лампы накаливания. Эксперимент 11. Подключение однофазного электросчетчика к цепи лампы накаливания. Эксперимент 12. Подключение электросчетчика к лампе накаливания. Эксперимент 13. Противоугонный домофон с интегрированным дверным звонком.
