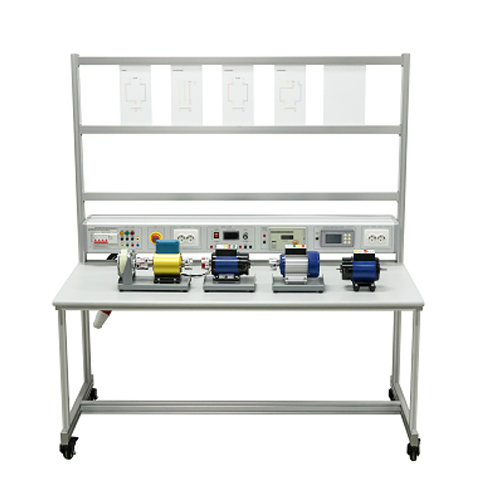

TB-230320-V-002 Комплект для изучения основ электричества (электромагнетизм, электрические цепи, электродвигатель). Школьный учебный стол. Учебный рабочий стол. Учебное электротехническое оборудование.1. Описание оборудования
1.1 Обзор
Данное учебное устройство включает в себя различные типы двигателей и компоненты промышленной автоматики. В ходе соответствующих экспериментов студенты могут ознакомиться с рабочими характеристиками трехфазных двигателей переменного и постоянного тока, а также с использованием различных компонентов промышленной автоматики, освоить принципы и методы их управления и обучить студентов. Соответствующие знания и навыки подходят для обучения и оценки навыков по соответствующим специальностям в высших профессиональных колледжах, колледжах, средних профессиональных училищах и техникумах.
1.2 Характеристики
(1) Учебная платформа имеет рамную конструкцию из алюминиевого профиля, которая в целом проста и элегантна. Она оснащена универсальными колесами в нижней части, которые можно легко перемещать, а высота регулируется индивидуально в зависимости от условий грунта. Измерительные приборы и учебные источники питания установлены во встроенных подвесных ящиках, которые просты в использовании и устойчивы к повреждениям.
(2) Оснащена несколькими типами двигателей, полностью настроена и может использоваться совместно.
(3) Сочетание программного и аппаратного обеспечения позволяет дополнить учебный материал по различным предметам. (4) Учебная платформа имеет хорошую систему безопасности. 2. Технические характеристики
Входная мощность: трехфазный пятипроводной 380 В ±10%, 60 Гц
Размеры: 1600 x 800 x 1800 мм
Мощность: <2 кВА
Вес: <250 кг
Температура окружающей среды: -10 ℃ ～ +40 ℃
Относительная влажность: <85% (25 ℃)
3. Список компонентов и подробное описание
3.1 Основная часть
№ Наименование
1 Рама изделия
2 Универсальное колесо
3 Столешница
4 Силовой блок
5 Трехфазный асинхронный двигатель с короткозамкнутым ротором
6 Двигатель постоянного тока с компаундным возбуждением
7 Датчик крутящего момента
8 Магнитно-порошковый тормоз
9 Универсальный двигатель
3.2 Часть силового блока
№ Наименование
1 Главный выключатель питания 4-полюсный автоматический выключатель с защитой от утечки тока
2 Выходной блок переменного тока 380 В, предохранитель и индикатор
3 Аварийная кнопка
4 Европейская розетка
5 Выходной блок постоянного тока с ШИМ
6 Модуль управления магнитно-порошковым тормозом
7 Скорость вращения Дисплейный блок
3.3 Список конфигурации оборудования
№ Наименование Кол-во
1 Платформа изделия 1
2 Блок питания 1
3 Трехфазный асинхронный двигатель с короткозамкнутым ротором 1
4 Двигатель постоянного тока с компаундным возбуждением 1
5 Датчик момента 1
6 Магнитно-порошковый тормоз 1
7 Универсальный двигатель 1
3.4 Аксессуары
№ Наименование Кол-во
1 1 метр двухстороннего черного кабеля безопасности 4 мм 5
2 1 метр двухстороннего зеленого кабеля безопасности 4 мм 5
3 1 метр двухстороннего синего кабеля безопасности 4 мм 8
4 2 метра двухстороннего синего кабеля безопасности 4 мм 8
5 1 метр двухстороннего красного кабеля безопасности 4 мм 5
6 1 метр двухстороннего цветного кабеля безопасности 4 мм 2
7 Предохранитель 10 А 5*20 2
8 Предохранитель 5 А 5*20 5
9 Соединительные кабели 2
4 Список экспериментов
Эксперимент 1 Трехфазный асинхронный двигатель с короткозамкнутым ротором Эксперимент по вращению источника питания
Эксперимент 2. Эксперимент по вращению источника питания двигателя постоянного тока со смешанным возбуждением
Эксперимент 3. Трехфазный асинхронный двигатель с короткозамкнутым ротором приводит в действие двигатель постоянного тока со смешанным возбуждением для выработки электроэнергии
Эксперимент 4. Эксперимент с магнитно-порошковым тормозом
Эксперимент 5. Эксперимент с датчиком крутящего момента
