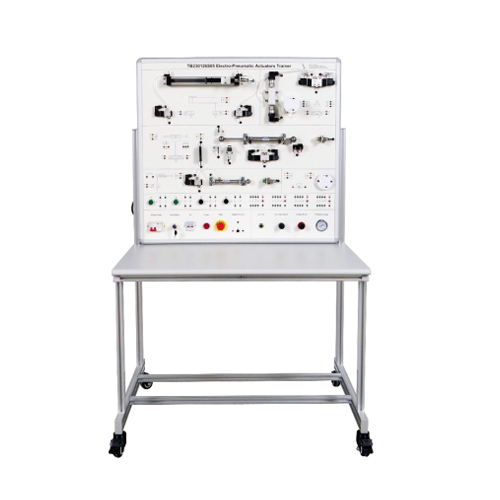

TB230126S05 Тренажер для электропневматических приводов, пневматическое учебное оборудование, дидактическое оборудование, профессиональное учебное оборудование
I. Обзор продукта
1.1 Описание продукта
Он состоит из электропривода, пневматического привода, группы пневматических компонентов и датчика. С помощью тренажера вы сможете ознакомиться с основами использования каждого компонента. Понять и разработать эксперименты для достижения различных целей, взаимодействуя между различными компонентами.
С помощью тренажера вы сможете освоить принципы работы и методы управления, а также развить соответствующие знания и навыки испытателей. Подходит для обучения и оценки навыков смежных специальностей.
1.2 Характеристики продукта
1. Не требуется специальных требований к установке и интерфейсу питания.
2. Стабильная работа, повышенная надежность и долговечность благодаря более простой газовой схеме.
3. Высокая скорость срабатывания, скорость срабатывания может достигать миллисекундного уровня в контролируемом диапазоне.
4. Высокая надежность.
II. Параметры производительности
2.1 Технические характеристики
Одинарный двухпозиционный трехходовой нормально открытый электронный клапан с электрическим управлением: 3v110-06, DC24
Пневмодвигатель поворота: CRB2BS40-180S
Электромагнитный клапан: 4V220-08, DC24
Пневматический дроссельный клапан: SL4-M5
Двухштоковый цилиндр двустороннего действия: MID20X100SLB
Цилиндр одностороннего действия: Редукционный клапан MSA16x50SCALB
Ручной клапан с ручкой: M3HS110-06
Манометр: Y-40, 0-1 МПа
Импульсный источник питания: JM-120W-24 В, вход AC 110-220 В, выход DC 24 В, 5 А
Емкостный датчик приближения: SRY18-08NA, NPN, нормально открытый, 1,5 м
Промежуточное реле: YJ4N-GS, DC 24 В, напряжение катушки DC 24 В, ток 5 А
Индуктивный датчик приближения: регулируемый SJY18-08NA, 10-30 В, NPN, нормально открытый, 1,5 м, SN 8 мм
Роликовый микропереключатель: QZ-1703 380 В 15 А
Датчик приближения/фотодатчик: SGY18-D30NA DC 10-30 В, нормально открытый, NPN
Фотоэлектрический датчик положения: дальность обнаружения 2-20 см, выходной сигнал 0-10 В, напряжение питания DC 24 В, M18
Матричный оптоволоконный кабель Датчик: SJ-DT-GQ10
Оптоволоконный усилитель: KS-V81N, тип NPN
Редуктор постоянного тока: ZGA37RG, 24 В, 20 об/мин
Фотоэлектрический датчик диффузного отражения M8: NPN, нормально открытый, E3HT-DS3E1 (3CM не регулируется)
Реле давления: SY-S60-012 (1–12 бар)
2.2 Размеры и вес
Размеры: 1060 мм × 810 мм × 1710 мм
Вес: <100 кг
III. Названия компонентов изделия и описание функций
3.1 Основная часть изделия
№ Наименование
1 Бесштоковый цилиндр двустороннего действия
2 Одноходовой 3/2-ходовой нормально открытый электромагнитный клапан
3 Фотоэлектрический датчик положения
4 Реле давления
5 Пневмодвигатель
6 Двухходовой 5/2-ходовой электромагнитный клапан
7 Матричный оптоволоконный датчик
8 Оптоволоконный усилитель
9 Фотоэлектрический датчик диффузного отражения
10 Штоковый цилиндр двустороннего действия
11 Двухходовой 5/3-ходовой электромагнитный клапан
12 Роликовый микропереключатель
13 Индуктивный бесконтактный датчик
14 Одноходовой 3/2-ходовой электромагнитный клапан
15 Цилиндр одностороннего действия
16 Емкостный бесконтактный датчик
17 Редуктор постоянного тока
18 Кнопка самосброса
19 Кнопка самоблокировки
20 Промежуточное реле
21 Автоматический выключатель
22 Ключевой выключатель
23 Предохранитель
24 Индикатор питания
25 Кнопка аварийного останова
26 Выходная клемма 24 В
27 Воздушный Входное отверстие
28 Переключатель подачи воздуха
29 Ручка регулировки давления воздуха
30 Барометр
3.2 Аксессуары изделия
№ Наименование
1 Электрический кабель 100 см, 2 мм (черный)
2 Электрический кабель 100 см, 2 мм (красный)
3 Электрический кабель 100 см, 2 мм (желтый)
4 Предохранитель
5 Трахеальные ножницы
6 Электрический кабель 50 см, 2 мм (черный)
IV. Список комплектации изделия
№ Наименование Количество
1 Бесштоковый цилиндр двустороннего действия 1
2 Одноходовой 3/2-ходовой нормально открытый электромагнитный клапан 1
3 Фотоэлектрический датчик положения 1
4 Реле давления 1
5 Двухходовой 5/2-ходовой электромагнитный клапан 1
6 Пневмодвигатель 1
7 Матричный оптоволоконный датчик 1
8 Оптоволоконный усилитель 1
9 Фотоэлектрический датчик диффузного отражения 1
10 Штоковый цилиндр двустороннего действия 1
11 Двухходовой 5/3-ходовой электромагнитный клапан 1
12 Роликовый микропереключатель 1
13 Индуктивный бесконтактный датчик 1
14 3/2-ходовой однопозиционный электромагнитный клапан 1
15 Цилиндр одностороннего действия 1
16 Емкостный бесконтактный датчик 1
17 Редуктор постоянного тока 1
18 Промежуточное реле 1
19 Кнопка самосброса 1
20 Кнопка самоблокировки 1
21 Автоматический выключатель 1
22 Ключевой выключатель 1
23 Предохранитель 1
24 Индикатор питания 1
25 Кнопка аварийной остановки 1
26 Выходная клемма 24 В 1
27 Вход воздуха 1
28 Переключатель входа воздуха 1
29 Ручка регулировки давления воздуха 1
30 Барометр 1
31 Электрический кабель 100 см 2 мм (черный) 10
32 Электрический кабель 100 см 2 мм (красный) 10
33 Электрический кабель 100 см 2 мм (желтый) 10
34 Трубчатый предохранитель 5
35 Ножницы для трахеи 1
Электрический кабель 36 50 см 2 мм (черный) 10
V. Список экспериментов
Эксперимент 1. Испытание бесштокового цилиндра двустороннего действия
Эксперимент 2. Испытание подключения пневматического двигателя
Эксперимент 3. Испытание цилиндра двустороннего действия
Эксперимент 4. Испытание цилиндра одностороннего действия
