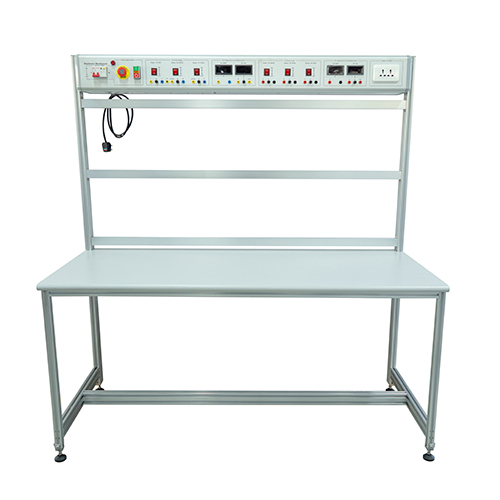

Электронный верстак ZE3432, школьное образовательное оборудование, верстак для профессионального обучения, электротехническое учебное оборудование
I. Обзор продукта
1.1 Обзор
Этот учебный стенд разработан в соответствии с современными требованиями к подготовке электриков и оснащен различными источниками питания постоянного и переменного тока. Он развивает соответствующие знания и навыки студентов и подходит для обучения и оценки навыков студентов смежных специальностей в высших профессиональных колледжах, младших колледжах, средних профессиональных училищах и техникумах.
1.2 Характеристики
Этот учебный стенд разработан в соответствии с современными требованиями к подготовке электриков и оснащен различными источниками питания постоянного и переменного тока. Он развивает соответствующие знания и навыки студентов и подходит для обучения и оценки навыков студентов смежных специальностей в высших профессиональных колледжах, младших колледжах, средних профессиональных училищах и техникумах. II. Параметры производительности
Входная мощность: 220 В переменного тока ±10%, 50 Гц
Вес: <150 кг
Условия работы: температура окружающей среды -10°C ~ +40°C, относительная влажность <85% (25°C)
Размеры: 1600 мм * 700 мм * 1670 мм
Общая мощность машины: <3,0 кВА

III. Список компонентов и подробное описание
3.1 Основная часть
Номер Наименование
1 Блок питания
2 Учебный стол
3.2 Деталь блока питания
Номер Наименование
1 Автоматический выключатель
2 Индикатор питания
3 Аварийный выключатель
4 Главный выключатель питания
5 Модуль питания 220 В переменного тока
6 Модуль питания 24 В переменного тока/2 А
7 Модуль питания 12 В переменного тока/1 А
8 Цифровой вольтметр переменного тока 0-500 В
9 Цифровой амперметр переменного тока 0-3 А
10 Модуль питания 24 В постоянного тока/3 А
11 Модуль питания DC 12 В/2 А
12 Модуль питания DC 5 В/2 А
13 Цифровой вольтметр DC 0-500 В
14 Цифровой амперметр DC 0-3 А
15 Розетка
3.3 Аксессуары
Номер Название Количество
1 Предохранитель 5 А 5
2 Предохранитель 3 А 5
3 Черный электрический кабель 4 мм 5
4 Синий электрический кабель 4 мм 5
5 Зеленый электрический кабель 4 мм 5
6 Красный электрический кабель 4 мм 5
7 Желтый электрический кабель 4 мм 5
8 Двухцветный электрический кабель 4 мм 5
IV. Список экспериментов
Эксперимент 1. Эксперимент с выходом модуля питания AC 220 В
Эксперимент 2. Эксперимент с выходом модуля питания AC 24 В/2 А
Эксперимент 3. Эксперимент с выходом модуля питания AC 12 В/1 А
Эксперимент 4. Эксперимент с выходом модуля питания DC 24 В/3 А
Эксперимент 5. Эксперимент с выходом модуля питания DC 12 В/2 А
Эксперимент 6 Эксперимент с выходом модуля питания DC5V/2A
