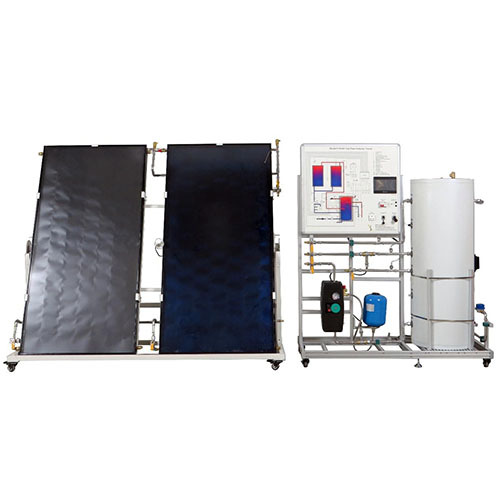

TB-230117R-001 Тренажер для работы с плоским коллектором Дидактическое оборудование Оборудование для профессионального образования Учебное оборудование по возобновляемым источникам энергии

1. Описание продукта
1.1 Описание продукта
Плоский коллектор – это экспериментальное устройство для изучения солнечной тепловой энергии. Он может измерять и собирать различные данные, такие как температура, расход, давление и т. д., а также осуществлять передачу данных. Устройство поддерживает локальное и дистанционное управление с помощью программного обеспечения. Он может моделировать весь процесс производства, хранения и транспортировки горячей воды для бытовых нужд. Устройство оснащено двумя плоскими коллекторами и отличается высокой эффективностью сбора тепловой энергии.
1.2 Характеристики продукта
(1) Изделие обладает превосходными характеристиками электробезопасности, имеет отличную конструкцию защиты и надежное заземление.
(2) Дизайн изделия элегантен и прост.
(3) Изделие изготовлено из прочных и долговечных материалов, что значительно продлевает срок его службы.
2. Технические характеристики
2.1 Технические параметры
Параметры электропитания: однофазная трёхпроводная сеть переменного тока 220 В.
Условия рабочей среды: температура окружающей среды от -10°C до +40°C, относительная влажность <85% (25°C).
2.2 Габариты и вес
Размеры: 1600 мм × 600 мм × 1900 мм
Масса: 400 кг

3. Названия компонентов изделия и описание их функций
3.1 Основной корпус изделия
№ Наименование Кол-во
1 Плоский коллектор 1 1
2 Регулятор угла наклона плоского коллектора 1
3 Плоский коллектор 2 1
4 Датчик интенсивности света 1
5 Выпускной клапан 2
6 Основная сливная труба 1
7 Основная подводящая труба воды 1
8 Выходная розетка переменного тока 220 В 1
9 Сенсорный экран 1
10 Автоматический выключатель 1
11 Индикатор внешнего источника тепла 1
12 Интерфейс линии датчика 1
13 Сетевой порт 1
14 Вход воды внешнего источника тепла 1
15 Выход слива внешнего источника тепла 1
16 Выход воды циркуляционного трубопровода 1
17 Вход воды циркуляционного трубопровода 1
18 Механический счетчик давления и температуры 1
19 Циркуляционный насос 1
20 Напорный бак 1
21 Ручной выпускной клапан 1
22 Выход слива воды 1
23 Электронагреватель 1
24 Счетчик воды 1
3.2 Аксессуары к продукту
№ Наименование Кол-во
1. Черная силиконовая трубка, внутренний диаметр 16 мм, однослойная, высокая термостойкость 120°C, длина 10 метров (2 шт.)
2. Сигнальная линия (1 шт.)
3. Сетевой кабель (1 шт.)
4. Прозрачный стальной шланг, внутренний диаметр 16 мм, высокая термостойкость 160°C (1 шт.)
5. USB-накопитель (1 шт.)
6. Хомут для труб (1 шт.)
4. Список обучающих экспериментов (подробности см. в руководстве по экспериментам)
(1) Рабочее состояние 1: Автоматический метод для предотвращения риска замерзания
(2) Рабочее состояние 2: Автоматический метод при хорошей интенсивности освещения
(3) Рабочее состояние 3: Автоматический метод при хорошей интенсивности освещения и слишком высокой потребности в горячей воде
(4) Рабочее состояние 4: Автоматический метод при низкой интенсивности освещения
