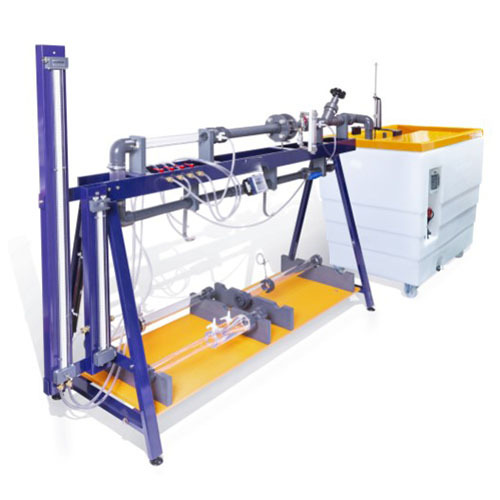

C9 Демонстрационный стенд расходомера. Оборудование для обучения специалистов в области гидротехники. Учебное оборудование. Оборудование для профессионального обучения.1. Описание
Демонстрационный стенд расходомеров представляет собой автономную установку для демонстрации важных характеристик расходомеров. Основные элементы — это сервисный модуль и подставка для расходомеров.
Самовсасывающий центробежный насос забирает воду из резервуара в сервисном модуле и подает ее в испытательную трубу для расходомеров. Промышленные расходомеры, установленные в испытательных секциях, могут быть быстро и легко установлены в испытательную трубу. Эти расходомеры были выбраны для обеспечения разнообразия принципов измерения, а также степеней сложности и точности. Некоторые из расходомеров калибруются непосредственно в единицах расхода, в то время как другие требуют использования калибровочных таблиц.
Падение давления на каждом из расходомеров может быть измерено с помощью поставляемого либо 1-метрового водяного манометра, либо 0,5-метрового ртутного манометра. Соединительные клапаны с отверстиями обеспечивают быстрое удаление воздуха из всех трубопроводов манометра. Предусмотрена возможность подачи воздуха в гидравлический поток для демонстрации его влияния на точность расходомера. Расход из испытательного участка регулируется и подается через диффузор в канал сервисного модуля. В сервисный модуль можно установить водослив с V-образным и прямоугольным вырезом.
Вспомогательный канал (C9-15) вмещает водосливы с широким гребнем и водосливы с куском, а также лоток «H» и лоток Вашингтона. Уровни в канале можно определять с помощью измерительного прибора «Крюк-пойнт» (H1).
2. Содержание обучения
Демонстрация применения диафрагмы, трубки Вентури и трубки Пито для измерения расхода в закрытом трубопроводе.
Демонстрация использования одного или нескольких расходомеров для измерения расхода в закрытом трубопроводе и определение характеристик расходомеров. Включая шунтирующий расходомер, расходомер с поворотной заслонкой, объемный роторно-поршневой расходомер, электромагнитный расходомер, спирально-роторный расходомер и многопоточный расходомер с инференциальным измерением.
Демонстрация использования широкогребенчатого водослива, водослива Крампа, H-образного водослива и водослива Вашингтона для измерения расхода в открытом канале.
Демонстрация характеристик прямоугольного водослива и V-образного водослива в открытом канале.
Сравнение использования, применения и ограничений различных типов расходомеров.
Рассмотрение влияния выбора расходомера на производительность, точность, удобство, стоимость и потери напора.
