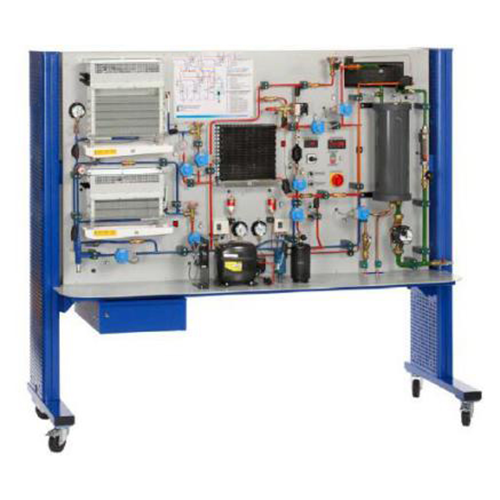

SR2018 Тепловой насос для охлаждения и обогрева, оборудование для холодильных лабораторий, дидактическое оборудование, учебное оборудование.Бренд: ShouldShine
Модель: SR2018
Цели обучения / Эксперименты
- проектирование, принцип работы и основные компоненты теплового насоса или холодильной системы
- представление термодинамического цикла на логарифмической p-h диаграмме
- сравнение различных режимов работы
- измерение производительности компрессора и тепловой или холодопроизводительности в гликолево-водяном контуре
- определение
* КПД
* коэффициента полезного действия теплового насоса и
холодильной системы
* удельной нагрузки компрессора
* степени сжатия компрессора
* удельной холодопроизводительности
* удельной холодопроизводительности
- сравнение ключевых показателей теплового насоса и
холодильной системы
Спецификация
[1] Тепловой насос «воздух-вода» для охлаждения или обогрева
[2] Различные режимы работы, выбираемые с помощью электромагнитных клапанов
[3] Холодильный контур с компрессором, конденсатором (теплообменник с вентилятором), 2 испарителями с вентилятором (ступень охлаждения и заморозки)
[4] Гликолево-водяной контур с баком, насосом и коаксиальным теплообменником
[5] Коаксиальный теплообменник и теплообменник с вентилятором может использоваться как конденсатор или испаритель в холодильном контуре
[6] 1 термостатический расширительный клапан для каждого теплообменника и испарителя
[7] 1 дополнительный регулятор давления испарения и 1 капиллярная трубка для испарителя холодильной ступени
[8] дисплеи для отображения температуры, давления, расхода и потребляемой мощности компрессора
[9] программное обеспечение для сбора данных через USB под управлением Windows Vista или Windows 7
[10] хладагент R134a, не содержащий фреонов
Технические характеристики
Компрессор
- холодопроизводительность: 934 Вт при -6,7/55°C
- потребляемая мощность: 620 Вт при -6,7/55°C
Теплообменник с вентилятором
- площадь теплопередачи: 1,25 м², объемный расход воздуха:
расход: 650 м³/ч, мощность: 1148 Вт при DT=15K
Испарители с вентилятором
- холодильная ступень
* площадь теплопередачи: 1,21 м², объемный расход воздуха:
расход: 80 м³/ч, мощность: 140 Вт (tL1=5°C, DT1=10K)
- морозильная ступень
* площадь теплопередачи: 3,62 м², объемный расход воздуха:
расход: 125 м³/ч, мощность: 330 Вт (tL1=5°C, DT1=10K)
Коаксиальный теплообменник
- мощность: 1,6 кВт при 0°C; DT=9K
Диапазоны измерения
- температура: 11x -50...150°C
- давление: 2x -1...15 бар, 1x -1...24 бар
- расход (хладагента): 1x 4...40 л/ч
- расход (гликоль-вода): 1x 2,5...65 г/с
- мощность: 0...1150 Вт
Габариты и вес
ДхШхВ: 2210х800х1900 мм
Вес: около 330 кг
Требуется для работы
230 В, 50/60 Гц, 1 фаза или 120 В, 60 Гц/CSA, 1 фаза
Подключение к водопроводу
