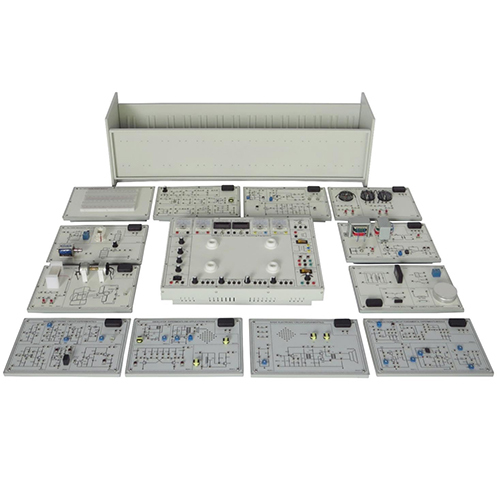

Учебное оборудование для лаборатории линейных цепей SS1101C, учебный стенд для школ, лабораторное оборудование для учебных заведений, учебное электротехническое оборудование.1. Введение в продукт
1.1 Описание продукта
Это устройство может использоваться для проведения экспериментов, охватывающих основы электричества, магнетизма, базовые электронные схемы, характеристики и области применения других электронных компонентов, а также характеристики и области применения генераторов. Эти эксперименты включают в себя: цепи постоянного тока RC и переходные процессы, характеристики трансформаторов, параллельные резонансные цепи, введение в магнитные компоненты, магнитные поля, закон Ампера, характеристики диодов, выпрямительные схемы, характеристики стабилитронов, характеристики светодиодов, определение полярности транзисторов и их характеристики, характеристики полевых транзисторов (FET), характеристики тиристоров (SCR), характеристики однопереходных транзисторов (UJT), простые усилители, простые комплементарные усилители, простые стабилизаторы напряжения, двухтактные усилительные схемы, лампы с регулируемой яркостью, многокаскадные усилители, характеристики реле, сенсорные переключатели, схемы управления освещением, схемы терморегулирования, схемы управления звуком, характеристики прерывистых генераторов, электронные зуммеры, мультивибраторы и LC-резонансные цепи.
1.2 Характеристики продукта
Модульная конструкция: Благодаря одиннадцати различным шаблонам это устройство обеспечивает гибкие экспериментальные конфигурации, облегчая выполнение разнообразных экспериментальных проектов.
Удобство: Переключатель устранения неисправностей позволяет студентам быстро устанавливать и устранять неисправности, повышая эффективность обучения. Стандартизированный интерфейс: Для настройки неисправностей используется универсальный восьмипозиционный DIP-переключатель, упрощающий процесс работы и облегчающий понимание и освоение устройства студентами.
Практичность: Это устройство ориентировано на практическое обучение, позволяя студентам учиться в среде, имитирующей реальные неисправности, что повышает практическую и интерактивную составляющую обучения.
Простая перезагрузка: После устранения неисправности просто верните DIP-переключатель в нормальное положение, чтобы сбросить шаблон, что облегчает непрерывные эксперименты.
Безопасность: Все переключатели неисправностей настроены на заводе на нормальную работу цепи, обеспечивая безопасность с первого использования.
Адаптивность: Подходит для студентов всех уровней, от основ электротехники до анализа сложных цепей, это устройство поддерживает широкий спектр учебных потребностей.
2. Технические характеристики
2.1 Основные технические параметры
Рабочее электропитание: однофазное, трехпроводное, 220 В ±10%, 60 Гц
Рабочая среда: температура окружающей среды: от -10°C до +40°C
Относительная влажность: <85% (25°C)
2.2 Параметры внешнего вида оборудования
Размеры: ящик для хранения: 843 мм*206 мм*266 мм
Учебный модуль для экспериментов с линейными цепями:
400 мм*300 мм*131 мм
Вес: <30 кг
3. Описание продукта
3.1 Основные части продукта
№ Наименование Количество
1 Ящик для хранения: 1
2 Учебный модуль для экспериментов с линейными цепями: 1
3 Блок шаблонов: 12
3.2 Модули продукта
№ Наименование Количество
1 SSEDU001 Модуль для основных экспериментов по электричеству: 1
2 SSEDU002 Модуль для ознакомления с магнитными элементами: 1
3 SSEDU003 Модуль для изучения магнитного поля: 1
4 SSEDU004 Закон Ампера Модуль 1
5 SSEDU005 Закон Флеминга Модуль 1
6 SSEDU006 Электромагнитная индукция Модуль 1
7 SSEDU007 Эксперимент по основам электронных цепей Модуль 1
8 SSEDU008 Базовые эксперименты по электронным схемам Модуль (1) 1
9 SSEDU009 Эксперименты по электронным схемам Модуль (2) 1
10 SSEDU010 Эксперименты со специальными электронными компонентами Модуль 1
11 SSEDU011 Эксперименты и применение генераторов Модуль 1
12 SSEDU012 Макетная плата Модуль 1
3.3 Модуль питания изделия
№ Наименование Количество
1 Модуль измерения напряжения постоянного тока 0-20 В 1
2 Модуль измерения тока постоянного тока 0-100 мА 1
3 Модуль вольтметра переменного/постоянного тока 1
4 Модуль амперметра переменного/постоянного тока 1
5 Модуль вольтметра переменного тока 1
6 Модуль амперметра переменного тока 1
7 Тумблер 1
8 Модуль динамика 1
9 Модуль источника переменного напряжения 9 В 1
10 Модуль фиксированного источника постоянного тока 1
11 Модуль стабилизатора постоянного напряжения 1
12 Модуль ползункового резистора 4
13 Модуль генератора функций 5
3.4 Комплектующие изделия
№ Наименование Количество
1 Кабель электробезопасности 2 мм 6
2 Кабель электробезопасности 2 мм 6
3 Кабель электробезопасности 2 мм 10
4 Трехжильный сетевой шнур британского стандарта 1
5 Цилиндрический магнит 1
6 Предохранитель 5
4. Список учебных экспериментов по изделию
Эксперимент 1: Эксперимент с RC-цепью постоянного тока и переходными явлениями
Эксперимент 2: Эксперимент с характеристиками трансформатора
Эксперимент 3: Эксперимент с параллельной резонансной цепью
Эксперимент 4: Введение в магнитные компоненты
Эксперимент 5: Эксперимент с магнитным полем
Эксперимент 6: Эксперимент с законом Ампера
Эксперимент 7: Эксперимент с характеристиками диода
Эксперимент 8: Эксперимент с выпрямительной схемой
Эксперимент 9: Эксперимент по характеристикам стабилитрона
Эксперимент 10: Эксперимент по характеристикам светодиода
Эксперимент 11: Эксперимент по определению полярности транзистора и характеристикам
Эксперимент 12: Эксперимент по характеристикам полевого транзистора
Эксперимент 13: Эксперимент по характеристикам тиристора
Эксперимент 14: Эксперимент по характеристикам однопереходного транзистора
Эксперимент 15: Эксперимент с простым усилителем
Эксперимент 16: Эксперимент с простым комплементарным усилителем
Эксперимент 17: Эксперимент с простым стабилизатором напряжения
Эксперимент 18: Эксперимент с двухтактной схемой усилителя
Эксперимент 19: Эксперимент с лампой накаливания с регулируемой яркостью
Эксперимент 20: Многокаскадный каскадный усилительЭксперимент
Эксперимент 21: Эксперимент по характеристикам реле
Эксперимент 22: Эксперимент с сенсорным переключателем
Эксперимент 23: Эксперимент со схемой управления освещением
Эксперимент 24: Эксперимент со схемой терморегулирования
Эксперимент 25: Эксперимент со схемой управления звуком
Эксперимент 26: Эксперимент по характеристикам прерывистого генератора
Эксперимент 27: Эксперимент с электронным зуммером
Эксперимент 28: Эксперимент с LC-резонансной схемой
