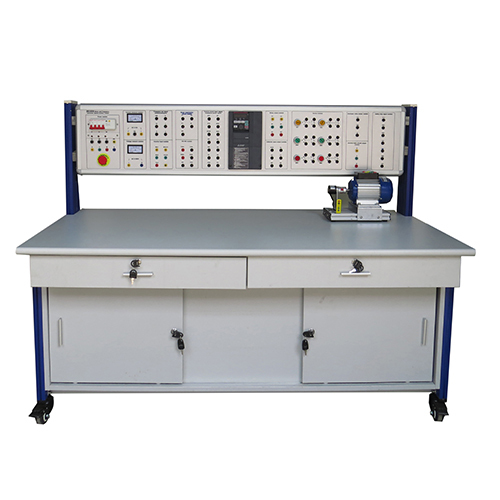

ZE3308 Учебный стенд для отработки управления скоростью двигателя и частотного преобразователя, учебный лабораторный стенд, электротехническое учебное оборудование1. Обзор продукта
1.1 Обзор
Данное учебное устройство используется для изучения управления инвертором Mitsubishi. С помощью соответствующих экспериментов вы сможете ознакомиться с рабочими характеристиками трехфазного асинхронного двигателя, управляемого инвертором, освоить принципы и методы управления, а также развить соответствующие знания и навыки студентов. Подходит для обучения и оценки навыков в высших профессиональных училищах и специализированных средних профессиональных училищах, а также в смежных технических специальностях.
1.2 Особенности
(1) Учебная платформа имеет рамную конструкцию из алюминиевого профиля с универсальными колесами внизу для гибкого перемещения. Измерительные приборы и источник питания для учебного устройства интегрированы и установлены, что обеспечивает удобство использования и защиту от повреждений.
(2) Двигатель полностью укомплектован и может использоваться в сочетании с другими устройствами для выполнения учебных заданий различных курсов.
(3) Учебная платформа имеет надежную систему защиты.
2. Параметры производительности
(1) Входная мощность: трехфазная пятипроводная система 380 В ± 10% 60 Гц
(2) Габариты: 1600 мм × 800 мм × 1500 мм
(3) Мощность машины: <1,5 кВА
(4) Вес: <150 кг
(5) Условия работы: температура окружающей среды -10 °C ~ +40 °C, относительная влажность <85% (25 °C)
3. Состав изделия
3.1 Панель управления питанием
Панель управления питанием выполнена из алюминиевого профиля, а закрытая коробчатая конструкция интегрирована с нижней рамой для размещения оборудования.
3.2 Учебный стол
Учебный стол поддерживается алюминиевыми профилями и нижними универсальными колесами с тормозами для гибкого перемещения и позиционирования. Столешница выполнена из высокоплотного материала толщиной 25 мм, а поверхность обработана огнестойкими панелями, устойчивыми к высоким температурам и давлению. Он оснащен двумя выдвижными ящиками на направляющих и двумя шкафами с раздвижными дверцами. Конструкция прочная и элегантная.
3.3 Конфигурация экрана управления питанием
(1) Трехфазный пятипроводной вход питания, управляемый автоматическим выключателем утечки, с кнопкой аварийной остановки. В аварийной ситуации нажмите кнопку аварийной остановки, чтобы отключить питание.
(2) Он оснащен индикатором питания, розеткой и клеммой безопасного выхода питания.
3.4 Сопутствующие устройства
Модуль двигателя
На испытательном стенде установлен один тип двигателя. Как показано ниже,
4. Можно завершить обучение
Тестирование, связанное с управлением трехфазным асинхронным двигателем с помощью частотного преобразователя
