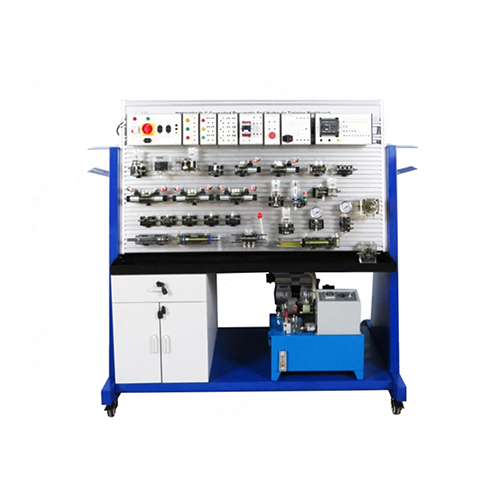

ZMP2105H Учебный стенд для пневматических и гидравлических систем с ПЛК-управлением, тренажер по мехатронике, учебное оборудование для профессионального обучения.I. Обзор продукта
1.1 Обзор
Эта система использует прозрачные гидравлические компоненты, модульную алюминиевую коробчатую конструкцию, подвижные соединения масляного контура и общие электрические цепи. Используя прилагаемые инструменты и материалы, а также следуя инструкциям по проведению экспериментов, она позволяет легко управлять, экспериментировать и тестировать различные распространенные гидравлические трансмиссии. Она позволяет студентам понять внутренние принципы, структуру и рабочие процессы масляных контуров и гидравлических компонентов и является важным инструментом для обучения работе с гидравлическими трансмиссиями.
1.2 Особенности
(1) Оборудование состоит из высокопрочного металлического каркаса, который отличается красивым внешним видом и долговечностью. В нижней части установлены универсальные колеса для удобного перемещения. Оно оснащено шкафом для хранения инструментов и устройств, а гидравлическая станция интегрирована в нижнюю часть оборудования. Различные блоки гидравлических клапанов закреплены на специальном профиле, а пазы панелей расположены на расстоянии 25 мм друг от друга, что позволяет легко подключать и отключать различные компоненты. В верхней части размещен подвесной блок управления электроникой, что делает всю конструкцию компактной.
(2) Каждый гидравлический компонент оснащен переходной пластиной масляного контура, которая легко и свободно устанавливается на панель. Перекрытие масляного контура выполнено с использованием быстросъемного соединения открытого и закрытого типа, что облегчает разборку и сборку, исключает утечку масла, снижает потери и обеспечивает гигиеничность окружающей среды.
II. Параметры производительности
2.1 Технические параметры
Параметры электропитания: Входное напряжение: однофазное трехпроводное переменное напряжение 220 В
Расстояние между пазами: 25 мм
Характеристики: Корпус: 1
Конструкция стола: 1
Разъемные ролики: 4
Предельно допустимая скорость вращения: 1000-1500 об/мин
При работе гидравлического насоса уровень шума ≤58 дБ на расстоянии 1,5 м от гидравлического стола
Освещение: 0…2 кВт/м²
Наклон: 0…90°
2.2 Габариты и вес
Габариты: 1650*1050*1730 мм
Вес: <345 кг
III. Перечень компонентов
3.1 Основные части
Номер Наименование
1 Рама
2 Панель
3 Гидравлическая станция
4 Воздушный насос
5 Корпус
6 Универсальное колесо
3.2 Электрические компоненты
Номер Наименование
1 Питание модуль
2 Модуль индикатора
3 Модуль кнопки
4 Модуль реле
5 Модуль контактора переменного тока
6 Модуль аварийной остановки
7 Модуль инвертора
8 Модуль ПЛК
3.3 Аксессуары
Номер Название
1 Воздушная трубка RPU4*2.5 прозрачная
2 Пневматический четырехходовой соединитель ∮4
3 Пневматический трехходовой соединитель PE4
4 Ножницы для трахеи TK-3
5 Электрический кабель 4 мм 2 метра двухсторонний черный
6 Электрический кабель 4 мм 2 метра двухсторонний двухцветный
7 Электрический кабель 2 мм 100 см красный
8 Электрический кабель 2 мм 100 см черный
9 Электрический кабель 2 мм 100 см желтый
10 Электрический кабель 2 мм 100 см зеленый
11 Прозрачный гидравлический шланг (600 мм 12 шт., 1000 мм 10 шт., 1200 мм 10 шт.)
12 Шнур питания
13 Запасной соединитель масляной трубки
3.4. Гидравлические компоненты
гидравлическая станция:
(1): Заливной патрубок для масла;
(2): Перепускной клапан;
(3): Патрубок для возврата масла;
(4): Выход масла;
(5): Манометр;
(6): Переключатель гидравлической станции;
(7): Ручка регулировки скорости;
(8): Тахометр;
(9): Масляный бак;
(10): Индикатор уровня жидкости;
(11): Двигатель;
1. Цилиндр двойного действия
2. Цилиндр одинарного действия с пружинным возвратом
3. Усилительный цилиндр
4. Обратный клапан
5. Гидравлический обратный клапан управления
6. Перепускной клапан
7. Дроссельная заслонка
8. Клапан регулирования скорости
9. Последовательный клапан
10. Редукционный клапан
11. 2/2-ходовой электромагнитный реверсивный клапан
12. 4/2-ходовой электромагнитный реверсивный клапан
13. 4/3-ходовой электромагнитный реверсивный клапан (тип O, тип H, тип M)
14. Пятиходовой
15. 5/3-ходовой ручной реверсивный клапан
16. Реле давления
17. Трехходовой клапан
18. Манометр
19. Вспомогательный цилиндр
20. Гидравлический двигатель
21. Гидравлический редуктор
3.5. Пневматические компоненты
1. Редукционный клапан
2. Задвижка или челночный клапан
3. Поворотный кнопочный клапан
4. Одноходовой электромагнитный клапан 5/2
5. Двухходовой пневматический клапан 5/2
6. Ручной реверсивный клапан 5/2
7. Двухходовой электромагнитный клапан 5/2
8. Дроссельная заслонка
9. Односторонний клапан последовательного регулирования давления
10. Триплексный клапан
11. Цилиндр одностороннего действия
12. Цилиндр двустороннего действия
3.6 Список комплектации изделия
№. Название QYT
1 Прозрачный цилиндр двустороннего действия (с блокировкой хода) 1
2 Прозрачный цилиндр с пружинным возвратом 1
3 Прозрачный цилиндр усилителя 1
4 Прозрачный гидравлический обратный клапан управления 1
5 Прозрачный обратный клапан 1
6 Прозрачный перепускной клапан 1
7 Прозрачный дроссельный клапан 1
8 Прозрачный клапан регулирования скорости 1
9 Прозрачный клапан последовательного регулирования 1
10 Прозрачный редукционный клапан 1
11 Прозрачный двухходовой электромагнитный клапан DC24V, клемма 2 мм 1
12 Прозрачный 4/2-ходовой электромагнитный клапан DC24V, клемма 2 мм 1
13 Прозрачный 4/3-ходовой электромагнитный клапан (тип O) DC24V, клемма 2 мм 1
14 Прозрачный 4/3-ходовой электромагнитный клапан (тип H) DC24V, клемма 2 мм 1
15 Прозрачный 4/3-ходовой электромагнитный клапан (тип M) DC24V, клемма 2 мм 1
16 Прозрачный четырехходовой клапан 1
17 Прозрачный 5/3-ходовой реверсивный клапан 1
18 Прозрачное реле давления, клемма 2 мм 1
19 Прозрачный трехходовой клапан 5
20 Прозрачный радиальный манометр давления масла 0-10 МПа 1
21 Прозрачный вспомогательный гидравлический масляный бак 1
22 Прозрачный двунаправленный гидравлический двигатель 1
23 Прозрачная гидравлическая станция 1
24 Прозрачный гидравлический шланг (600 мм 12 шт., 1000 мм 10 шт., 1200 мм 10 шт.) 1
25 Запасной соединитель маслопровода 10
26 Быстросменная переходная пластина 30
27 Кронштейн гидравлического электромагнитного клапана 2 мм 8
28 Клемма 2 мм, изолированная, красная 8
29 Клемма 2 мм, изолированная, черная 8
30 Прозрачный гидравлический шестеренчатый насос 1
31 Двухсторонний цилиндр MAL20*100-CM 1
32 Односторонний цилиндр MSAL20*100-CM 1
33 Тройной фитинг AC2000 1
34 Редукционный клапан AR2000 1
35 Реверсивный клапан 5/2-ходового типа с ручным управлением 4H210-06 1
36 Односторонний электромагнитный клапан 5/2-ходового типа с электрическим управлением 4V11006 1
37 Двухсторонний электромагнитный реверсивный клапан 5/2-ходового типа с питанием от источника постоянного тока 4V120-06B 1
38 Трехсторонний электромагнитный реверсивный клапан 5/3-ходового типа (с центральным уплотнением) Блок питания 4V130C06B DC24V 1
39 Быстродействующий выпускной клапан QE-02 1
40 Поворотный кнопочный клапан M3PL11006R 1
41 Односторонний дроссельный клапан KLA-06 1
42 Последовательный клапан KPSA-G1/8 1
43 Челночный клапан или задвижка ST-02 1
44 Воздушный компрессор, безмасляный насос 550W-8L 1
45 Пневматический прямой соединитель TPC06-02/ с внутренней резьбой PCF0602 1
46 Двухканальный воздушный компрессор 5/2-ходовой 4A120-06 1
47 Британская вилка BS546 13A 250V 1
48 Прозрачный кабель Trachea RPU4*2.5 40 м
49 Пневматический четырехходовой соединитель ∮4 4
50 Пневматический трехходовой соединитель PE4 6
51 Trachea Ножницы TK-3 1
52 Электрический кабель 4 мм, 2 метра, двусторонний, черный 4
53 Электрический кабель 4 мм, 2 метра, двусторонний, двухцветный 2
54 Электрический кабель 2 мм, 100 см, красный 20
55 Электрический кабель 2 мм, 100 см, черный 20
56 Электрический кабель 2 мм, 100 см, желтый 20
57 Электрический кабель 2 мм, 100 см, зеленый 20
IV. Список экспериментов
Эксперимент 1 Эксперимент с ручным реверсивным клапаном 5/2 (пневматический)
Эксперимент 2 Эксперимент с дроссельным клапаном (пневматический)
Эксперимент 3 Эксперимент с быстродействующим выпускным клапаном (пневматический)
Эксперимент 4 Эксперимент с одноэлектрическим электромагнитным клапаном 5/2 (пневматический)
Эксперимент 5 Эксперимент с двухэлектрическим электромагнитным клапаном 5/2 (пневматический)
Эксперимент 6 Эксперимент с управлением ПЛК (пневматический)
Эксперимент 7 Эксперимент с редукционным клапаном (пневматический)
Эксперимент 8 Эксперимент с односторонним клапаном последовательного регулирования давления (пневматический)
Эксперимент 9 Испытание бустерного цилиндра (гидравлический)
Эксперимент 10 Эксперимент с ручным реверсивным клапаном 5/3 (гидравлический)
Эксперимент 11 Испытание редукционного клапана (гидравлический)
Эксперимент 12 Испытание дроссельного клапана (гидравлический)
Эксперимент 13 Испытание реле давления (гидравлический)
Эксперимент 14. Эксперимент с реверсивным электромагнитным клапаном 4/3 (гидравлический)
Эксперимент 15. Испытание перепускного клапана (гидравлический)
Эксперимент 16. Испытание последовательного клапана (гидравлический)
