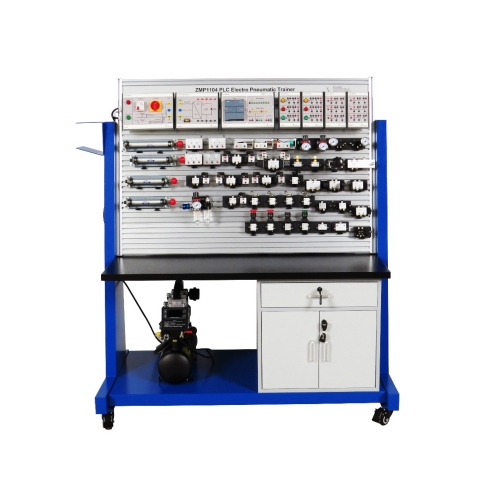

ZMP1104 Электропневматический тренажер ПЛК, гидравлический тренажер, дидактическое оборудование, профессиональное учебное оборудование1. Введение в продукт
1.1 Описание продукта
Электропневматический тренажер предназначен для обучения работе с гидропневматикой и отвечает требованиям современных пневматических трансмиссий. Студенты могут получить базовые знания по управлению пневматическими цепями и отработать практические навыки. Пневматический тренажер сочетает в себе знания об электрических и механических трансмиссиях.
Этот тренажер подходит для колледжей и университетов, инженерных вузов, техникумов, профессиональных училищ, центров подготовки инженеров, заводских учебных заведений и т. д.
С помощью этого тренажера студенты могут освоить структуру пневматических компонентов, теорию управления пневматическими цепями, проектирование пневматических схем и практические навыки работы с пневматическими тренажерами.
Этот тренажер отличается гибкостью, и студенты могут разрабатывать собственные пневматические схемы.
Он оснащен ПЛК Siemens S7-1200, что позволяет студентам отрабатывать программы ПЛК.
1.2 Характеристики продукта
Каждый пневматический компонент оснащен монтажной пластиной, которая легко и свободно устанавливается на панели (корпус из алюминиевого сплава с Т-образным пазом на панели). С помощью этого комплекта практического оборудования вы сможете проводить испытания пневматических цепей управления и соответствующие им базовые прикладные эксперименты, а также реализовывать газоэлектрическое управление.
2. Технические характеристики
2.1 Технические параметры
Индикатор сигнала: 220 В
Импульсный источник питания: вход AC 110/220 В, выход 24 В/3 А (нерегулируемый)
Воздушный компрессор: 10 л, давление 1 МПа, AC 220 В
Электромагнитный реверсивный клапан: DC 24 В
Датчик: DC 24 В
2.2 Габариты и масса
Размеры: 1410 мм × 700 мм × 1650 мм
Масса: 173 кг
3. Названия компонентов изделия и описание функций
3.1 Основной корпус изделия
№ Наименование
1 Воздушный насос
2 Пневматический привод
3 Модульная часть
3.2 Электрическая часть изделия
№ Наименование
1 Силовой модуль
2 Модуль трансформатора
3 Модуль ПЛК
4 Кнопочный модуль
5 Модуль контактора
3.3 Аксессуары изделия
№ Наименование
1 Четырехходовой пневматический разъем
2 Т-образный трехходовой разъем
3 Прямой пневматический разъем
4 Необработанная клейкая лента
5 Удлиненный шестигранный ключ
6 Электрический кабель безопасности 2 мм (красный)
7 Электрический кабель безопасности 2 мм (черный)
8 Электрический кабель безопасности 2 мм (желтый)
4. Список комплектации изделия
№ Наименование Кол-во
1 Цилиндр двустороннего действия 1
2 Цилиндр одностороннего действия 1
3 Трехпозиционный пятиходовой электромагнитный реверсивный клапан 3
4 Трехпозиционный пятиходовой электромагнитный реверсивный клапан 1
5 Трехпозиционный пятиходовой электромагнитный реверсивный клапан 1
6 Двухпозиционный Пятиходовой двухэлектрический электромагнитный клапан 1
7 Двухпозиционный пятиходовой одноэлектрический электромагнитный клапан 1
8 Двухпозиционный трёхходовой одноэлектрический электромагнитный клапан 1
9 Двухпозиционный трёхходовой одноэлектрический электромагнитный клапан 1
10 Кнопочный клапан с грибовидной головкой 1
11 Трехпозиционный пятиходовой реверсивный клапан с ручкой 1
12 Двухпозиционный трёхходовой односекционный пневматический 1
13 Двухпозиционный пятиходовой односекционный пневматический регулирующий клапан 1
14 Двухпозиционный пятиходовой двухсекционный пневматический регулирующий клапан 1
15 Двухпозиционный трёхходовой двухсекционный пневматический 1
16 Двухсекционный 1
17 Обратный клапан 2
18 Манометр 2
19 Обратный дроссельный клапан 2
20 Поворотный кнопочный клапан 2
21 Редукционный клапан 2
22 Ручной клапан 3/2 с короткой ручкой 1
23 Двухпозиционный трёхходовой механический клапан с вращающимся кулачком 4
24 Двухпозиционный трёхходовой клапан с плоской головкой 1
25 Двухпозиционный трёхходовой пневматический клапан задержки 1
26 Клапан последовательности 1
27 Челночный клапан 1
28 Двойной клапан давления 1
29 Клапан быстрого выпуска 1
30 Пневматический многотрубный выпуск 1
31 Микропереключатель 4
32 Воздушный компрессор и насос безмасляного компрессора 1
33 Пневматический прямой соединитель 1
34 Фотоэлектрический датчик 1
35 Емкостный датчик 1
36 Индуктивный датчик 1
37 Воздушный шланг 60 м
38 Пневматический четырёхходовой соединитель 4
39 Пневматический трёхходовой соединитель 6
40 Пневматический прямой соединитель 2
41 Необработанная изолента 5
42 Удлинённый шестигранный ключ 1
5. Список обучающих экспериментов с продукцией (подробности см. в руководстве по экспериментам)
(1) Эксперимент с двухпозиционным пятиходовым ручным клапаном
(2) Эксперимент с дроссельным клапаном
(3) Эксперимент с редукционным клапаном
(4) Эксперимент с односторонним клапаном последовательности давления
(5) Эксперимент с трёхпозиционным пятиходовым ручным клапаном
(6) Эксперимент с клапаном задержки
(7) Эксперимент с манометром
(8) Эксперимент с механическим клапаном
(9) Эксперимент с двухпозиционным трёхходовым ручным клапаном с короткой ручкой
(10) Эксперимент с двухпозиционным трёхходовым клапаном с плоской головкой и самовозвратом
(11) Эксперимент с грибовидной головкой
(12) Эксперимент с двухпозиционным пятиходовым одноходовым пневматическим клапаном
(13) Эксперимент с двухпозиционным трёхходовым одноходовым пневматическим клапаном
(14) Эксперимент с двухпозиционным пятиходовым двухходовым пневматическим клапаном
(15) Эксперимент с двухпозиционным трёхходовым двухходовым пневматическим клапаном
(16) Эксперимент с челночным клапаном
(17) Эксперимент с двухпозиционным клапаном давления
(18) Эксперимент с трёхпозиционным пятиходовым двухходовым электромагнитным клапаном с электрическим управлением
(19) Эксперимент с двухпозиционным пятиходовым двухходовым электромагнитным клапаном с электрическим управлением
(20) Эксперимент с двухпозиционным трёхходовым одноходовым электромагнитным клапаном с электрическим управлением
(21) Двухпозиционный пятиходовой одноходовый электромагнитный клапан с электрическим управлением Эксперимент
(22) Эксперимент с микропереключателем
(23) Эксперимент с фотоэлектрическим датчиком
(24) Эксперимент с ёмкостным датчиком
(25) Эксперимент с индуктивным датчиком
