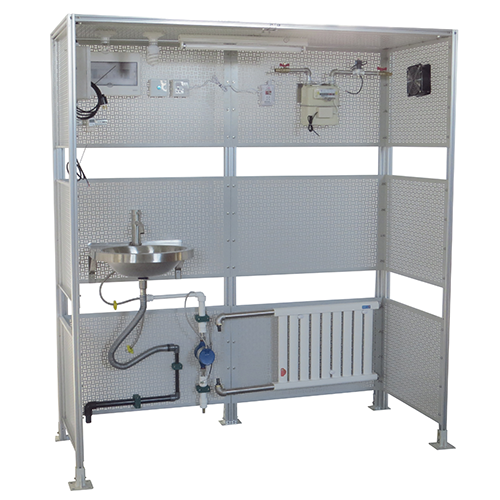

ZE4102 Система обучения сантехнике и электротехнике. Оборудование для обучения автоматизации зданий. Оборудование для профессионального обучения.I. Обзор продукта
1.1 Обзор
Учебный комплекс для сантехников и электриков предназначен для обучения базовым строительным навыкам. Он включает в себя, главным образом, монтаж водопроводных труб, электро-, газо-, отопительного и другого оборудования, а также обучение эксплуатации трубных соединений. Учебная среда в целом аналогична среде инженерной практики. Используемое учебное оборудование взято из инженерной практики.
Базовая структура системы основана на интеллектуальном учебном модуле. Учебное оборудование установлено на учебном модуле. Студенты могут разбирать и собирать оборудование на модуле для улучшения своих практических навыков.
1.2 Характеристики
(1) Реальная среда включает в себя учебный модуль в виде трафарета, модель пользователя и монтажный стенд.
(2) Источник питания пользователя включает в себя бытовые электросчетчики, лампы, выключатели и другое оборудование. Он также может использоваться для установки электрооборудования и линий электропередач, проверки и обслуживания линий электропередач. После установки источника питания, правильного подключения шнура питания и электрооборудования можно включить свет и увидеть реальный эффект. (3) Система водоснабжения включает в себя такие стандартные компоненты бытового водоснабжения, как водосчетчики, водопроводные трубы, сливные трубы, краны и раковины. Система может быть использована для обучения навыкам работы с водой, таким как монтаж водопровода, установка водоразборного оборудования, осмотр и проверка водопровода, обслуживание и ремонт водоразборного оборудования. Каждый учебный модуль необходим для установки водопроводных и сливных труб. После правильной установки водопроводной и водоразборной арматуры клапан открывается, и вода может течь. Одновременно с этим можно завершить прокладку и монтаж дренажных труб.
(4) Система газоснабжения включает в себя бытовые газовые счетчики, сигнализаторы утечки газа, запорные газовые клапаны и т. д., которые могут быть использованы для монтажа газопроводов, установки предохранительных клапанов и обучения навыкам монтажа другого бытового газового оборудования. Вместо реального газа используется подача воздуха вентилятором, настройка газоанализатора и резака для обеспечения безопасности. Система также может имитировать утечку газа и перекрывать газовый клапан в аварийной ситуации.
(5) Система отопления включает в себя радиаторное оборудование, специальное оборудование для нагревательных труб и т. д.
(6) Сформировать полный набор практических инструментов и учебных материалов.
II. Параметры производительности
(1) Входное питание: однофазная трёхпроводная система 110 В, 60 Гц
(2) Габариты: около 1640*850*1900 мм
(3) Мощность: <2 кВА
(4) Вес: <200 кг
(5) Условия эксплуатации: температура окружающей среды: от -10°C до +40°C, относительная влажность <85% (25°C)
III. Заполняемый учебный материал
Эксперимент 1: Различение и использование гнёзд для сильного/слабого провода
Эксперимент 2: Установка и расположение гнёзд для сильного/слабого провода
Эксперимент 3: Понимание и подключение счётчиков электроэнергии
Эксперимент 4: Проверка и обслуживание входящих линий
Эксперимент 5: Монтаж и защита газопроводов
Эксперимент 6: Понимание и подключение газопроводов
Эксперимент 7: Монтаж и защита водопроводов
Эксперимент 8: Понимание и подключение счётчиков воды
Эксперимент 9: Изучение и использование платформы управления недвижимостью
Эксперимент 10: Установка и использование радиаторов отопления
