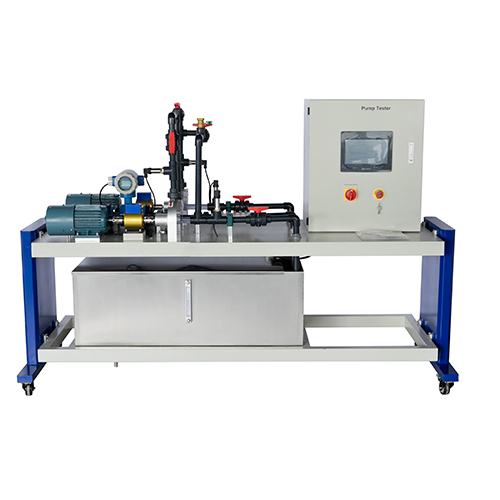

ZF0324 Тестер насосов. Дидактическое оборудование. Оборудование для профессионального обучения. Оборудование для лаборатории гидромеханики.

1. Введение в оборудование
1.1 Обзор
В реальных условиях на водонапорной станции часто требуется совместная работа нескольких центробежных насосов. Система водоподготовки обеспечивает необходимый расход и давление. Существует два способа соединения и работы между ними: параллельное и последовательное. Тестер насосов ZF0324 обеспечивает оба необходимых для эксперимента способа соединения. Устройство включает в себя два комплекта водяных насосов, приводимых в движение одним и тем же двигателем с регулируемой частотой. Два водяных насоса обеспечивают одинаковый расход и одинаковый напор. Устройство оснащено несколькими комплектами датчиков давления и определяет напор в объединенном водопроводе путем измерения общего давления. Устройство также включает в себя дополнительную трубку Вентури, и пользователь может получить перепад давления с помощью микродифференциального манометра (собственного производства).
1.2 Особенности
(1) Благодаря безопасной конструкции устройство обладает отличными и надежными характеристиками заземления.
(2) Используется интегрированное электрическое решение, позволяющее четко отображать различные данные датчиков, полученные с помощью интеллектуального дисплея, что упрощает обработку данных для пользователей.
(3) Использование коррозионностойких и более прочных материалов обеспечивает повышенную безопасность и более длительный срок службы оборудования.
2. Технические параметры
Входная мощность: однофазное однопроводное 220 В 50 Гц
Размеры: 2300*900*1600 мм
Вес: 368 кг
Рабочие условия: температура окружающей среды -10℃～+40℃; Относительная влажность <85% (25℃)

3. Перечень компонентов и подробное описание
3.1 Основные части
№ Наименование
1 Блок управления электропитанием
2 Входное отверстие для воды
3 Модуль измерения крутящего момента, скорости и мощности
4 Электромагнитный расходомер
5 Двигатель с регулируемой частотой № 1
6 Водяной насос с регулируемой частотой № 2
7 Датчик давления
8 Трубка Вентури
9 Прозрачный центробежный насос
10 Резервуар для воды
3.2 Часть блока питания
№ Наименование
1 Сенсорный дисплей
2 Аварийный выключатель
3 Выключатель нагрузки
4 Контактор переменного тока
5 Реле
6 Импульсный источник питания
7 Модуль аналогового выхода
8 Автоматический выключатель
9 Плата промышленного управления
10 Маршрутизатор
11 Прибор для отображения данных
12 Частотный преобразователь
3.3 Список комплектации оборудования
№ Наименование Кол-во
Компонент 1 Инверторный двигатель 2
Компонент 2 Прозрачный водяной насос 2
Компонент 3 Модуль измерения крутящего момента, скорости и мощности 2
Компонент 4 Электромагнитный расходомер 1
Компонент 5 Датчик давления 4
Компонент 6 Трубка Вентури 1
Компонент 7 Импульсный источник питания 1
Компонент 8 Импульсный источник питания 1
Компонент 9 Промышленная плата управления 1
Компонент 10 Маршрутизатор 1
Компонент 11 Прибор для отображения данных 2
Компонент 12 Частотный преобразователь 2
3.4 Аксессуары
№ Наименование Кол-во
1 CD с программным обеспечением 1
2 Кабель Ethernet 1
4. Список экспериментов
Эксперимент 1. Демонстрация принципа работы и использования тестера насосов
Эксперимент 2. Демонстрация последовательной работы тестера насосов
Эксперимент 3. Демонстрация параллельной работы тестера насосов
Эксперимент 4. Демонстрация сетевой работы ПК-приложения тестера насосов
Эксперимент 5. Демонстрация сетевой работы мобильного приложения тестера насосов
