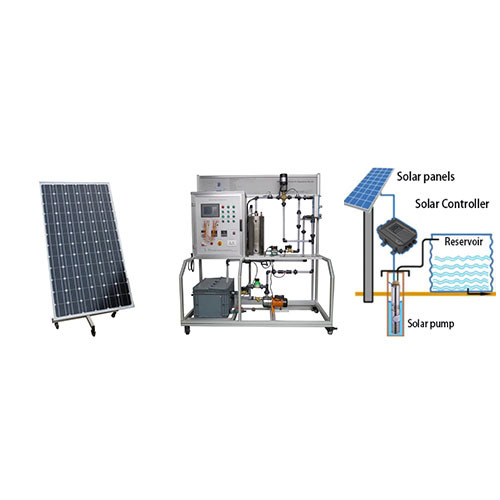

ZM2130 Стенд для обучения работе с насосами на солнечных батареях. Дидактическое оборудование. Оборудование для профессионального образования. Учебное оборудование по возобновляемым источникам энергии.

I. Цель обучения
1. Запуск и остановка насосной системы.
2. Автоматическое отключение при максимальном и минимальном уровне воды.
3. Изучение рабочей скорости регулятора подачи воды: регулировка и снижение напряжения.
4. Наладка насосной системы с солнечной батареей.
5. Наладка насосной системы без солнечной батареи.
6. Изучение режима работы регулятора подачи воды.
7. Изучение рабочей скорости регулятора подачи воды: изменение расхода перекачиваемой жидкости.

II. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Напряжение питания: 230 В переменного тока (фаза, нейтраль и заземление).
Выходное напряжение: два однофазных: 230 В переменного тока.
Разъем (однофазный).
Магнитотермический дифференциальный.
Аварийный останов.
Модуль локального управления насосной установкой:
- Входные клеммы источника питания.
- Измерительные разъёмы.
- Внутренние измерительные приборы: вольтметр и амперметр.
- DC/DC преобразователь.
- Выходные клеммы.
- Светодиодный индикатор максимального уровня.
- Светодиодный индикатор минимального уровня.
- Разъём сигнала расходомера.
- Разъём сигнала давления.
- Выключатель питания.
- Напряжение питания модуля: 230 В переменного тока.
- Номинальное рабочее напряжение с контроллером насоса: около 36 В.
- Диапазон рабочего напряжения постоянного тока (без регулятора насоса): от (27 до 32) В.
- Пиковая мощность с регулятором: около 170 Вт.
- Выходная мощность двигателя: около 155 В.
- Предохранители.
- Светодиодный индикатор.
- Выходные клеммы постоянного тока.
- Вспомогательные выходные розетки.
- Предохранитель.
- Выключатель питания.
- Выходное напряжение: 36 В постоянного тока.
- Мощность: около 145 Вт.
- Цифровой мультиметр с двойным 4-миллиметровым разъемом для подключения кабелей для удобства подключения (напряжение, ток, сопротивление и т.д.).
- Прочная алюминиевая конструкция насосной системы:
Основные металлические элементы изготовлены из нержавеющей стали.
- Схема на передней панели.
- Насосный бак.
- Накопительный бак.
- Насос давления.
- Напряжение насоса: от (27 до 32) В.
- Сила тока насоса: около 4 А.
- Ручной клапан.
- Датчик максимального уровня в баке.
- Датчик минимального уровня в скважине.
- Манометр трубопровода.
- Аналоговый расходомер.
- Сливной клапан.
- Трубопровод.
- Мультиметр.
- Интерфейс (плата SCADA) для сбора данных.
- Кабели питания.
Фотоэлектрический комплект мощностью около 300 Вт с регулятором и измерительными приборами.
– Интерактивное программное обеспечение с курсами и упражнениями с корректировкой для лучшего усвоения материала.
Различные аспекты и проблемы, связанные с солнечной насосной станцией.
Программное обеспечение SCADA для удаленного обслуживания.
Руководство на английском языке.
