Лабораторный стенд предназначен для проведения лабораторных работ по изучению электрических машин в вузах и специализированных учебных заведениях.

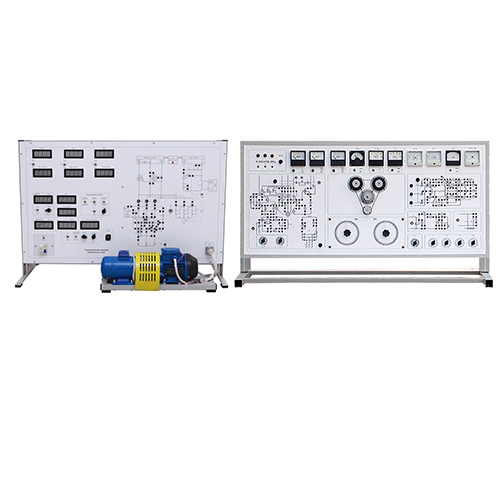

Конструкция стенда состоит из корпуса, в котором установлено следующее оборудование: электрооборудование, электронные платы, лицевая панель и интегрированная столешница.
Внутри корпуса размещено следующее оборудование:
плата выпрямителя;
модуль нагрузочных резисторов;
трехфазный лабораторный трансформатор;
исследуемый трехфазный трансформатор.
На передней панели представлены электрические схемы исследуемых объектов. Все схемы разделены на группы в соответствии с темой проводимой лабораторной работы. На передней панели установлены: коммутационные разъемы, аналоговые щитовые приборы, коммутационная аппаратура и контроллеры, позволяющие изменять параметры элементов в процессе проведения лабораторной работы.
Стенд обеспечивает проведение следующих лабораторных работ:
1. Исследование двухобмоточного силового трансформатора методами холостого хода и короткого замыкания.
Исследование однофазного трансформатора в различных режимах, определение параметров схемы замещения и номинальных внешних характеристик трансформатора.
2. Экспериментальное определение групп соединения обмоток трёхфазного двухобмоточного трансформатора.
Изучение векторных диаграмм напряжения для различных схем соединения обмоток и экспериментальное определение группы соединения трёхфазного трансформатора.
3. Исследование трёхфазного асинхронного двигателя с короткозамкнутым ротором.
Изучение конструкции и характеристик трёхфазного асинхронного двигателя с короткозамкнутым ротором методами холостого хода, короткого замыкания и кратковременного нагружения.
4. Исследование способов пуска трёхфазных асинхронных двигателей с короткозамкнутым ротором.
Изучение пусковых качеств трёхфазных асинхронных двигателей, схемотехнического решения и расчёта статических и динамических характеристик пуска двигателя.
5. Исследование генератора постоянного тока с параллельным возбуждением.
Изучение принципа действия и характеристик генератора постоянного тока с параллельным возбуждением.
6. Исследование генератора постоянного тока с независимым возбуждением.
Изучение принципа действия и характеристик генератора постоянного тока с независимым возбуждением.
7. Исследование двигателя постоянного тока с параллельным возбуждением.
Изучение принципа действия и характеристик двигателя постоянного тока с параллельным возбуждением.
8. Исследование однофазного трансформатора.
Объект исследования: однофазный трансформатор. В ходе лабораторной работы изучаются режимы холостого хода, короткого замыкания, работы под нагрузкой, а также измеряются внешние характеристики трансформатора.
9. Исследование трёхфазного трансформатора.
Объект исследования: трёхфазный трансформатор. В ходе лабораторной работы изучаются режимы холостого хода, короткого замыкания, работы под нагрузкой, а также измеряются внешние характеристики трансформатора.
10. Исследование групп соединений трёхфазного трансформатора.
Объект исследования: трёхфазный трансформатор. В ходе лабораторной работы исследуется напряжение первичной и вторичной обмоток трансформатора при групповом соединении обмоток 0, 5, 6, 11.
11. Исследование двигателя постоянного тока независимого возбуждения.
Объект исследования: двигатель постоянного тока независимого возбуждения, нагруженный двигатель постоянного тока в режиме динамического торможения. В ходе лабораторной работы измеряются рабочие и регулировочные характеристики двигателя.
12. Исследование генератора постоянного тока независимого возбуждения.
Объект исследования: генератор постоянного тока, вращаемый электродвигателем постоянного тока. В ходе лабораторной работы измеряются холостой ход, внешние и регулировочные характеристики генератора.
13. Исследование асинхронного двигателя с короткозамкнутым ротором.
Объект исследования: асинхронный двигатель с короткозамкнутым ротором, нагруженный двигателем постоянного тока в режиме динамического торможения. В ходе лабораторной работы измеряются рабочие и механические характеристики двигателя.
14. Исследование сельсинов в индикаторном и трансформаторном режимах работы.
Объект исследования: сельсины в индикаторном и трансформаторном режимах работы. В ходе лабораторной работы изучается работа сельсинов в индикаторном и трансформаторном режимах.
Технические характеристики стенда:
Напряжение ~220 В 50 Гц / 3~50 Гц 220 В 3P+PE+N
Потребляемая мощность, Вт 250 / 1 кВт
Технические характеристики измерительной системы:
Количество отображаемых на стенде параметров: 15 шт. (12 индикаторов)
Вольтметры: 4 шт. Амперметры 6 шт.
Фазометры 1 шт.
Измерители скорости 1 шт.
Ваттметры 2 шт.
Частотомеры 1 шт.
Диапазон измеряемого напряжения от ±1 В до ±750 В
Диапазон измеряемого тока от ±1 мА до ±5 А
Диапазон измеряемой скорости от ±1 рад/с до ±314 рад/с
Диапазон измеряемой частоты от 0 Гц до 163 Гц
Погрешность измерения, не более 1%
Технические характеристики ШИМ:
Номинальный ток ±5 А
Напряжение звена постоянного тока 300 В
Частота преобразователя 8 кГц
Перегрузка по току ±7 А
Технические характеристики преобразователя частоты:
Мощность двигателя: 0,4 кВт / 1,5 кВт
Номинальный ток: 7 А
Рабочий диапазон выходного напряжения 3~220 В
Способ управления: синусоидальная ШИМ (U/f-регулирование, независимое)
Диапазон регулирования частоты: от 0 до 163 Гц
Разрешение по частоте: 0,3 Гц
Запас по перегрузке: 150% от номиналаПрикладываемый ток в течение 1 минуты (интегральная зависимость)
Комплектация оборудования НТЦ-06.01 «Электрические машины»:
Измерения проводятся аналоговыми щитовыми приборами. На передней панели стенда установлено 10 щитовых приборов, среди которых:
Амперметр переменного тока (предел измерения 0,2/0,5/1 А, класс точности 2,5) – 1 шт.;
Амперметр постоянного тока (предел измерения 1 А, класс точности 2,5) – 2 шт.;
Амперметр постоянного тока (предел измерения 0,2 А, класс точности 2,5) – 1 шт.;
Вольтметр переменного тока (предел измерения 100 В, класс точности 1) – 1 шт.;
Вольтметр постоянного тока (предел измерения 200 В, класс точности 1) – 1 шт.;
Ваттметр переменного тока (предел измерения 40/450 Вт, класс точности 2,5) – 1 шт.;
Измеритель частоты вращения (предел измерения 5000 об/мин, класс точности 4) – 1 шт.
Лабораторный стенд укомплектован следующим методическим обеспечением: комплектом методической и технической документации для преподавателей.
