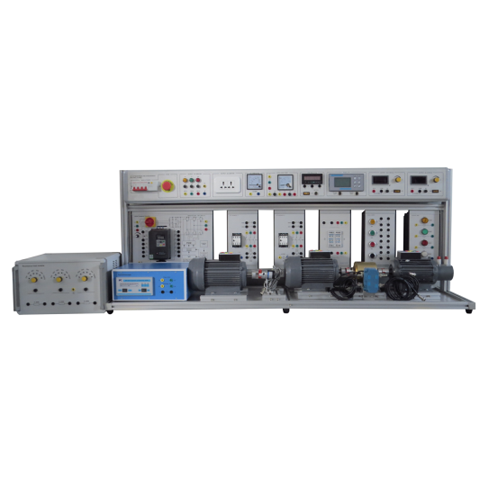

Учебный блок привода синхронного генератора ZE1215, школьное образовательное оборудование, профессиональный учебный стенд, электротехническое учебное оборудование1 Обзор продукта
1.1 Обзор
Эта учебная платформа включает в себя блоки схем применения, типичные для трёхфазных асинхронных двигателей и трёхфазных синхронных генераторов. Благодаря соответствующим практическим занятиям вы сможете ознакомиться с электрическими характеристиками управления трёхфазными явнополюсными генераторами, освоить принципы и методы управления, а также научить студентов правильно реагировать.
1.2 Характеристики
(1) Учебная платформа имеет рамную конструкцию из алюминиевого профиля, измерительный прибор и учебный источник питания представляют собой интегрированную установку, каждый блок отличается гибкостью, простотой эксплуатации и высокой степенью защиты от повреждений.
(2) Двигатель оснащён специальным основанием, которое может быть напрямую подключено к двигателю постоянного тока для формирования группы нагрузки генератора, что позволяет визуально контролировать подключение и рабочее состояние, а также дополнять учебный материал различных курсов.
(3) Гибкое увеличение и уменьшение соответствующих блоков может быть настроено для удовлетворения потребностей различных пользователей.
(4) Учебная платформа имеет надежную систему безопасности.
2. Параметры производительности
(1) Входная мощность: трёхфазная пятипроводная система 380 В ± 10%, 50 Гц
(2) Габариты: 1600 мм × 600 мм × 800 мм
(3) Мощность всего оборудования: <1,5 кВА
(4) Вес: <380 кг
(5) Условия эксплуатации: температура окружающей среды: от -10 ℃ до +40 ℃, относительная влажность <85% (25 ℃)
3. Состав изделия
3.1. Панель управления
Панель управления выполнена из алюминиевого профиля и имеет закрытую коробчатую конструкцию, которая соединена с нижней полкой.
3.2. Учебная платформа
Учебный стол опирается на профилированные алюминиевые колонны, а нижние универсальные колеса оснащены тормозами, что позволяет гибко перемещать и устанавливать его в нужном положении. Стол изготовлен из высокоплотной подложки толщиной 25 мм, а поверхность обработана огнестойкой плитой, устойчивой к высоким температурам и давлению.
3.3 Конфигурация панели управления питанием
(1) Трехфазный пятипроводной вход питания, управляемый автоматическим выключателем с защитой от утечки тока, оснащен кнопкой аварийного останова. В случае аварийной ситуации нажмите кнопку аварийного останова и автоматический выключатель, чтобы отключить питание.
(2) Поддерживает вольтметр, ваттметр, электронный тахометр, индикатор крутящего момента, скорости, механической мощности и источник питания возбуждения.
(3) Оснащен индикатором питания, выходной розеткой и безопасным выходным разъемом питания.
(4) Встроенный стабилизированный источник питания постоянного тока с несколькими выходами напряжения и функцией защиты от короткого замыкания.
