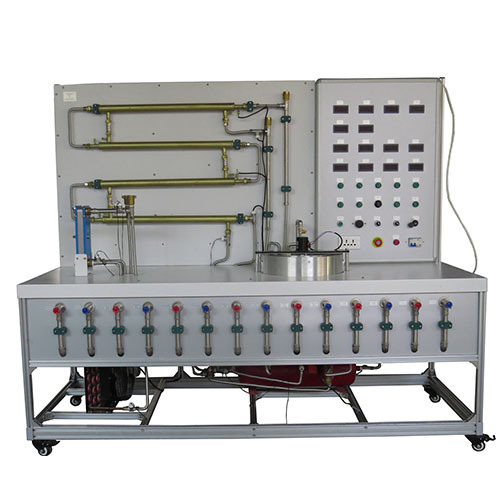

ZM9109 Тренажёры для различных теплообменников, оборудование для тепловых лабораторий, учебное оборудование, дидактическое оборудование.Исследование и сравнение различных типов теплообменников
пять различных типов теплообменников, входящих в комплект поставки
ребристый теплообменник с вентилятором
режим работы (параллельный или противоточный), выбираемый с помощью клапанов
расходы воды регулируются с помощью клапанов
электромагнитный расходомер
цифровые дисплеи для отображения температуры, перепада давления и расхода
блок управления и плата сбора данных, являющиеся частью системы SCADA
система.
Техническая база данных сервисного блока:
Банк из нержавеющей стали (30 л), оснащенный:
электрическим нагревательным элементом (3000 Вт) с термостатом (70 °C) для нагрева воды, управляемым компьютером.
датчиком температуры (типа «J») для измерения температуры воды.
датчиком уровня для контроля уровня воды в баке.
крышкой из нержавеющей стали для предотвращения контакта с горячей водой. Крышка должна иметь отверстие, позволяющее визуально контролировать уровень воды, а также заполнять бак.
сливным клапаном.
центробежным насосом с регулированием скорости от компьютера, диапазон: 0 - 3 л/мин.
Два датчика расхода, один для горячей воды, другой для холодной, диапазон: 0,25 - 6,5 л/мин.
Регулировочные клапаны для холодной и горячей воды.
Четыре шаровых клапана, которые в зависимости от способа управления могут обеспечивать прямоточный или противоточный поток в теплообменнике.
Два шаровых клапана для регулирования и слива горячей воды из базового блока. Регулятор давления для предотвращения чрезмерного повышения давления в теплообменниках, установленный на 0,6 бар.
Четыре гибких трубки для соединения с различными теплообменниками.
Габариты: приблизительно 1100 x 630 x 500 мм (приблизительно 43,3 x 24,8 x 19,68 дюймов). Вес: приблизительно 50 кг (приблизительно 110,2 фунта).
С
концентрическим трубчатым теплообменником:
Длина теплообменника: L = 2 x 0,5 = 1 м.
Внутренняя трубка:
Внутренний диаметр: Dint = 16 • 10⁻³ м.
Внешний диаметр: Dext = 18 • 10⁻³ м.
Толщина = 10⁻³ м.
Площадь внутренней теплопередачи: Ah = 0,0503 м².
Площадь внешней теплопередачи: Ac = 0,0565 м².
Внешняя трубка:
Внутренний диаметр: Dint = 26 • 10⁻³ м.
Внешний диаметр: Dext = 28 • 10⁻³ м.
Толщина = 10⁻³ м.
Шесть датчиков температуры («J-типа»)
Удлиненный концентрический трубчатый теплообменник:
Длина теплообменника: L = 4 х 1 = 4 м.
Внутренняя трубка:
Внутренний диаметр: Dint = 16 • 10⁻³ м.
Внешний диаметр: Dext = 18 • 10⁻³ м.
Толщина = 10⁻³ м.
Внутренняя площадь теплопередачи: Ah = 0,0503 м².
Внешняя площадь теплопередачи: Ac = 0,0565 м².
Внешняя труба:
Внутренний диаметр: Dint = 26 • 10⁻³ м.
Внешний диаметр: Dext = 28 • 10⁻³ м.
Толщина = 10⁻³ м.
Десять датчиков температуры («J-типа»)
Пластинчатый теплообменник. Максимальный расход: 12 м³/ч.
Максимальное рабочее давление: 10 бар.
Максимальная рабочая температура: 100 °C.
Минимальная рабочая температура: 0 °C.
Максимальное количество пластин: 20.
Объем внутреннего контура: 0,176 л.
Объем внешнего контура: 0,22 л.
Площадь: 0,32 м².
Четыре датчика температуры («тип J»)
Пластинчатый теплообменник
Максимальный расход: 12 м³/ч.
Максимальное рабочее давление: 10 бар.
Максимальная рабочая температура: 100 °C.
Минимальная рабочая температура: 0 °C.
Максимальное количество пластин: 20.
Объем внутреннего контура: 0,176 л.
Объем внешнего контура: 0,22 л.
Площадь: 0,32 м².
Десять датчиков температуры («тип J»)
Кожухотрубный теплообменник
Четыре сегментированные перегородки, расположенные поперечно в кожухе. Длина кожуха и каждой трубки: L = 0,5 м. Внутренний диаметр трубки (21 трубка):
Внутренний диаметр: Dint = 8 • 10⁻³ м.
Внешний диаметр: Dext = 10 • 10⁻³ м.
Толщина = 10⁻³ м.
Внутренняя площадь теплопередачи: Ah = 0,0126 м².
Внешняя площадь теплопередачи: Ac = 0,0157 м².
Корпус:
Внутренний диаметр: Dint,c = 0,148 м.
Внешний диаметр: Dext,c = 0,160 м.
Толщина = 6 • 10⁻³ м.
Семь датчиков температуры (типа «J») для измерения температуры холодной и горячей воды в разных точках теплообменника.
Теплообменник с рубашкой:
Анодированная алюминиевая рама и панели из окрашенной стали.
Основные металлические элементы из нержавеющей стали.
Схема на передней панели с расположением элементов, аналогичным реальному.
Состоит из сосуда.
Общий объем сосуда: 14 л.
Внутренний объем сосуда: около 7 л.
Объем рубашки: около 7 л.
Переливное отверстие или труба позволяют воде выходить из сосуда через его верхнюю часть для поддержания постоянного потока в процессе работы с непрерывной подачей.
Рубашка окружает сосуд, через который протекает горячая вода.
Электрическая мешалка.
Пять датчиков температуры (типа «J»).
Теплообменник с змеевиком.
Рама из анодированного алюминия и панели из окрашенной стали.
Основные металлические элементы из нержавеющей стали.
Схема на передней панели с расположением элементов, аналогичным реальному.
Составлен из сосуда из ПВХ-стекла, объем: 14 л.
Переливная трубка из ПВХ-стекла обеспечивает выход воды из сосуда в верхней части для поддержания постоянного потока и непрерывного процесса подачи.
Медный змеевик, по которому циркулирует вода:
Тонкость = 4,35 мм.
Глубина = 6,35 мм.
Общая длина трубки, образующей змеевик: 1,5 м.
Электрическая мешалка.
Пять датчиков температуры (типа «J»).
Теплообменник с турбулентным потоком.
С рамой из анодированного алюминия и панелями из окрашенной стали.
С основными металлическими элементами из нержавеющей стали.
Схема на передней панели с расположением элементов, аналогичным реальному.
Образован двумя медными концентрическими трубками, по внутренней трубке циркулирует горячая вода, а по кольцевому пространству — холодная.
Теплообменник должен иметь 4 равных участка по 500 мм каждый, где происходит теплопередача.
Длина теплообменника: L = 4 х 0,5 = 2 м.
Внутренняя трубка:
Внутренний диаметр: Dint = 8 • 10⁻³ м.
Внешний диаметр: Dext = 10 • 10⁻³ м.
Толщина = 10⁻³ м.
Внутренняя площадь теплопередачи: Ah = 0,0377 м².
Внешняя площадь теплопередачи: Ac = 0,0471 м².
Внешняя трубка:
Внутренний диаметр: Dint,c = 13 • 10⁻³ м.
Внешний диаметр: Dext,c = 15 • 10⁻³ м.
Толщина = 10-3 м.
Двенадцать датчиков температуры: («J-типа»)
Теплообменник поперечного потока
Анодированная алюминиевая рама и панели из окрашенной стали.
Основные металлические элементы из нержавеющей стали.
Схема на передней панели с расположением элементов, аналогичным реальному.
Прямоугольный воздуховод из полиметилметакрилата (ПММА) размером 800 x 200 x 200 мм.
Радиатор, расположенный поперек воздуховода.
Ребра радиатора должны быть изготовлены из алюминия и иметь площадь теплопередачи 35000 мм².
Аксиальный вентилятор с регулировкой скорости с компьютера (ПК). Он должен обеспечивать максимальную скорость воздушного потока 3 м/с.
Четыре датчика температуры «J-типа» для измерения температуры воды и воздуха на входе и выходе.
Датчик скорости для измерения скорости воздушного потока, диапазон: 0 - 4 м/с.
Два шаровых крана.
Включено в стоимость установки и базового обучения эксплуатации.
