SL204 Учебное оборудование для демонстрации давления насыщенного пара воды (лабораторная установка для изучения тепловых процессов в котлах)1. Описание
В замкнутой системе, заполненной жидкостью, устанавливается термодинамическое равновесие между жидкостью и ее парообразной фазой. Установившееся давление называется давлением пара. Оно является характеристикой конкретного вещества и зависит от температуры.
При нагреве жидкости в закрытом резервуаре давление растет по мере повышения температуры. Теоретически рост давления возможен вплоть до критической точки, в которой плотности жидкой и газообразной фаз становятся равными. В этом состоянии жидкость и пар уже неразличимы. На практике этот принцип применяется в технологических процессах, например, при сублимационной сушке или приготовлении пищи под давлением.

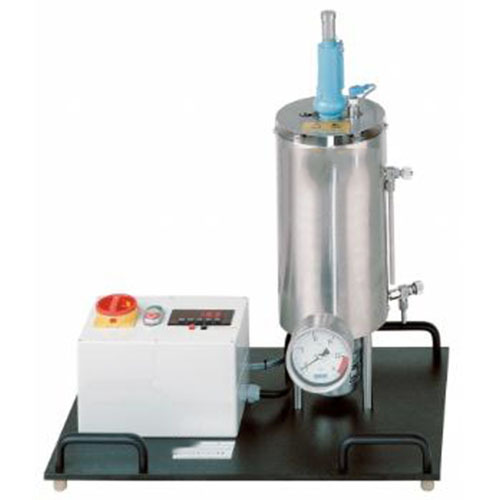

Экспериментальная установка SL 204 позволяет наглядно продемонстрировать зависимость давления воды от температуры. Для построения кривой давления пара возможен нагрев до температуры 200°C. Температуру и давление можно непрерывно контролировать с помощью цифрового индикатора температуры и манометра с трубкой Бурдона.
Система оснащена устройствами безопасности — ограничителем температуры и предохранительным клапаном, — которые защищают ее от избыточного давления.
2. Технические характеристики
Спецификация
Измерение кривой давления насыщенного пара
Напорный котел с теплоизоляционным кожухом
Ограничитель температуры и предохранительный клапан для защиты системы от избыточного давления
Манометр с трубкой Бурдона для индикации давления
Цифровой дисплей для отображения температуры
Технические данные
Манометр с трубкой Бурдона: -1...24 бар
Ограничитель температуры: 200 °C
Предохранительный клапан: 20 бар
Нагреватель: 2 кВт
Котел (нержавеющая сталь): 2 л
Диапазоны измерений
Температура: 0...200 °C
Давление: 0...20 бар
230 В, 50 Гц, 1 фаза
230 В, 60 Гц, 1 фаза
120 В, 60 Гц, 1 фаза
Опционально: сертификация UL/CSA
