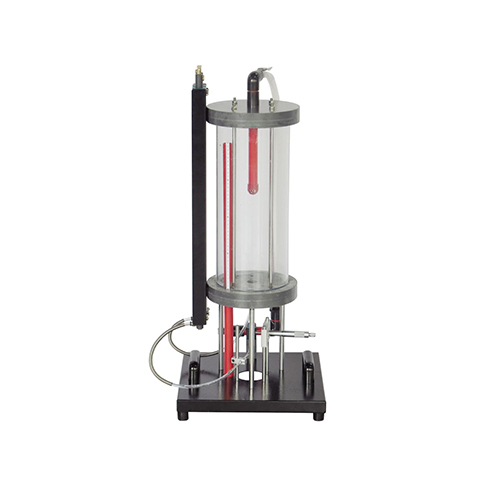

HM 150.12A Вертикальный поток из резервуара. Дидактическое оборудование. Оборудование для профессионального обучения. Лабораторное оборудование по механике жидкости.

1. Введение в оборудование
В условиях течения в трубопроводе больше внимания уделяется потерям потока, чем сопротивлению. Хотя большое сопротивление часто означает большие потери, поскольку они соответствуют изменениям импульса и энергии соответственно, их суть различна.
Жидкость производит как потери импульса, так и потери энергии в пограничном слое. В это время тенденции изменения сопротивления и потерь совпадают. Но для зоны завихрения потери импульса на задней кромке объекта и на определенном расстоянии позади него в основном одинаковы, но потери энергии существенно различаются. Другими словами, жидкость создает сопротивление только на поверхности, контактирующей с объектом. Как только она покидает объект, сопротивление прекращается. Однако потери скорости в зоне завихрения будут продолжать вызывать сдвиг вниз по потоку, и потери потока будут продолжаться.
Поэтому изучение потерь потока крайне необходимо. Для облегчения более наглядного изучения потерь потока мы разработали профессиональное учебное устройство, которое может помочь нам понять и изучить потери потока. Устройство для измерения вертикального расхода HM 150.12A из резервуара-накопителя используется для изучения потерь потока при сбросе через отверстие во внешнюю среду. Оно позволяет изучать потери при различных скоростях потока.
2. Технические характеристики
Габаритные параметры устройства:
Размеры: 400 мм (длина) x 400 мм (ширина) x 870 мм (высота)
Вес: около 18 кг
Параметры экспериментального резервуара для воды:
Объем резервуара для воды: около 13 л
Высота перелива: 400 мм
Максимальная скорость: 14 л/мин
Параметры двухтрубного дифференциального манометра:
Диапазон измерения: 0...500 мм
Параметры микрометра:
Диапазон измерения: 0...10 мм
Параметры принадлежностей выходного патрубка (см. рисунок ниже):
Каналовый патрубок: 12 мм
Конусный патрубок: 30 мм-12 мм
Отверстие с диафрагмой: 12 мм-24 мм
Конусообразное патрубок: 24 мм-12 мм
Круглое патрубок: R9 (радиус)-12 мм

3. Компоненты оборудования
Без наименования
1 выхлоп 1. Клапан
2. Переливная труба
3. Корзина для выравнивания уровня воды на входе
4. Двухтрубный дифференциальный манометр
5. Шкала уровня воды
6. Дренажный интерфейс
7. Линейка для измерения объема в миллиметрах
8. Трубка Пито
9. Держатель трубки Пито
10. Рукоятка
11. Интерфейс входной трубы для воды
4. Список экспериментов
Эксперимент 1: Исследование параметров струи на выходе устройства (диаметр, скорость)
Эксперимент 2: Определение потерь давления и коэффициента усадки для различных профилей выходного отверстия
Эксперимент 3: Определение расхода при различных напорах
