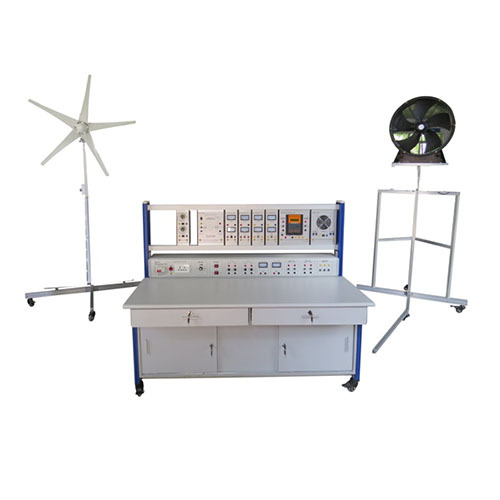

ZE3719 Тренажер по ветроэнергетике с дидактическим оборудованием «Ветрогенератор» Оборудование для профессионального обучения Оборудование для обучения возобновляемым источникам энергии

1.1 Обзор
Это учебное устройство включает в себя такие модули, как солнечные электрогенераторы, фотоэлектрические панели, инверторы и контроллеры светоизлучающих устройств. С помощью соответствующих экспериментов вы можете изучить принципы солнечной и ветровой генерации энергии, а также развить соответствующие знания и навыки у учащихся. Тренажер подходит для профессионального обучения и оценки навыков в профессионально-технических училищах, средних профессиональных училищах и техникумах.
1.2 Характеристики
(1) Учебное устройство имеет алюминиевую рамную конструкцию, а источник питания встроен и установлен.
(2) Подвесной блок схемы полностью настроен и может использоваться в сочетании для завершения учебного материала различных курсов.
(3) Соответствующие модули можно гибко добавлять или удалять из экспериментальных объектов в соответствии с потребностями различных пользователей.
(4) Устройство имеет надежную систему безопасности. 2. Технические характеристики
(1) Входное напряжение: однофазное переменный ток 230 В ± 10%, 60 Гц
(2) Габариты: Ветроэнергетическая установка: 1210 мм × 1210 мм × 2440 мм
Солнечная электростанция: 1500 мм × 1500 мм × 2750 мм
Размеры тренировочной платформы: 1610 мм × 800 мм × 1350 мм
(3) Общая мощность: 100 ВА
(4) Вес: <100 кг
(5) Рабочие условия:
Температура окружающей среды: -10 ℃ ～ + 40 ℃
Относительная влажность: < 85% (25 ℃)

3. Состав изделия
3.1 Платформа
Блок питания содержит аккумуляторный отсек, выход переменного тока, измерительные приборы, распределительный щит переменного тока, автоматический выключатель и аварийный выключатель.
3.2 Ветрогенераторы и фотоэлектрические панели
Ветряные турбины будут следовать за направлением ветра и смогут поворачиваться.
Свободное перемещение на вертикальной опоре.
Панель управления аккумуляторной батареей с датчиками скорости и направления ветра.
Датчики скорости установлены во всех направлениях ветра.
Включает 3 композитные полки с диаметром ротора 1,17 м.
Диапазон вырабатываемой энергии составляет 30 кВт⋅ч/месяц, а скорость ветра — 5,8 м/с.
Возможность запуска при скорости ветра 3,6 м/с.
Способность работать со скоростью до 49,2 м/с.
Микропроцессорный регулятор.
Выходное напряжение 12 В постоянного тока.
Предотвращение чрезмерного ветра.
Электронное управление крутящим моментом.
Включает опорную планку из нержавеющей стали.
3.3 Вентилятор и солнечный симулятор мощностью 600 Вт.
3.4 Основные опорные экспериментальные подвесные коробки и устройства.
(1) 1 блок управления.
(2). 1 подвесной блок для синусоидального инвертора
Инвертор со следующими характеристиками:
Длительная выходная мощность: 600 Вт
Пиковая выходная мощность: 1200 Вт
Входное напряжение: 12 В постоянного тока
Выходное напряжение: 230 В переменного тока, 50 Гц
Форма выходного сигнала: коррекция синусоиды
Остановка при низком заряде аккумулятора
Защита от перегрузки, короткого замыкания и перегрева
(3) 4 приборных блока
(4) 1 блок нагрузки
Система нагрузки переменного тока включает пять ламп мощностью 30 Вт, которые можно подключать по отдельности
Возможность моделирования различных скоростей ветра
4 Возможность выполнения экспериментальных учебных проектов
1. Понимание солнечной энергии
2. Понимание энергии ветра
3. Обучение ветроэнергетике
4. Обучение солнечной энергии
5. Сбор учебных данных для обучения ветро- и солнечной энергетике
